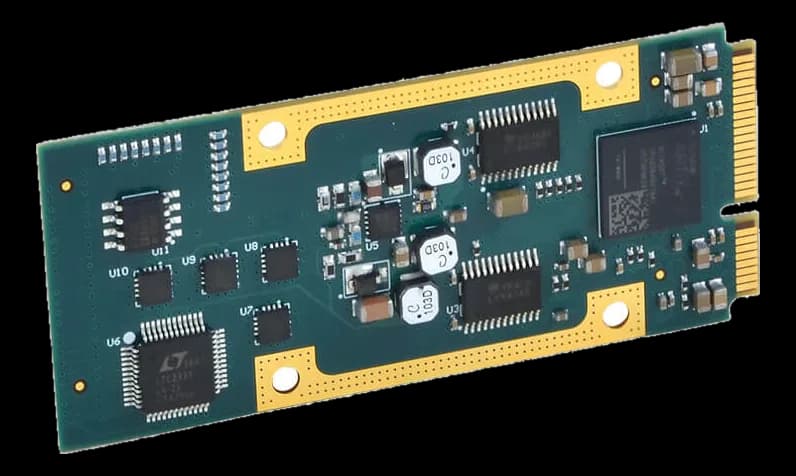

AP730Modulo AcroPack I/O analogico e digitale a 8 canali con counter/timer 32 bit
- Produttore
- Configurazioni
- 2 configurazioni disponibili
AP730 concentra su un solo slot AcroPack le funzioni che di norma occupano più moduli: ingressi analogici differenziali, uscite analogiche, I/O digitale e conteggio/temporizzazione. Si monta su carrier AcroPack in sistemi embedded conduction-cooled tra −40 e 85 °C, con il kit AP-CC-01 sopra i 70 °C.
Il tratto che lo distingue è la densità di funzioni per slot, non la specializzazione su una sola: 32 Mb di flash a bordo conservano le costanti di calibrazione di fabbrica, mentre i pacchetti software per Windows, VxWorks e Linux gestiscono i trasferimenti DMA verso il bus PCIe.
Disponibile in due configurazioni: AP730E-LF con DAC a 16 bit e AP731E-LF con DAC a 12 bit.
In sintesi
- FIFO da 1026 sample sull'ADC
- 16 canali digitali bidirezionali, configurabili a gruppi
- Counter/timer multifunzione a 32 bit
- Connettore Samtec 100 pin verso la carrier
- Trigger da timer interno o digitale esterno
Specifiche tecniche
| FPGA / elaborazione | Xilinx Artix-7 |
|---|
| Storage | 32Mb Flash Memory |
|---|
| Connettori | 100 pin Samtec connector |
|---|
| Canali | 8 |
|---|---|
| I/O digitale | 16 bidirectional input/output channels (direction configured in 8-channel groups) · Failsafe power-up and system reset |
| Isolamento & segnale | CMOS compatible thresholds |
| Specifiche di acquisizione | 16-bit ADC with integral sample-and-hold and referenceADC 16-bit (LTC2333-16)Programmable FIFO threshold conditions for interrupts, DMA transfers, and flags |
| Risoluzione ADC | 16 bit |
| Risoluzione DAC | 12 bit(variante AP731E-LF)16 bit(variante AP730E-LF) |
| Modalità di trigger | Trigger digitale esternoTimer interno |
| Profondità FIFO | 1026 sample |
| Standard architetturale | AcroPack |
|---|---|
| Funzione della scheda | Clock / TimingI/O analogico e digitale |
| Interfaccia bus | PCIe Bus Interface |
| Alimentazione | 250mA typ., 300mA max. |
|---|
| Dimensioni | 70mm long (19.05mm longer than the full-length mini PCIe card at 50.95mm) · the same as an mPCIe board at 30mm |
|---|
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C |
| Temperatura di storage | -55–100 °C |
| Certificazioni | CE |
|---|
| Sistemi operativi | VxWorksWindowsLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP730E-LF |
| AP731E-LF |
