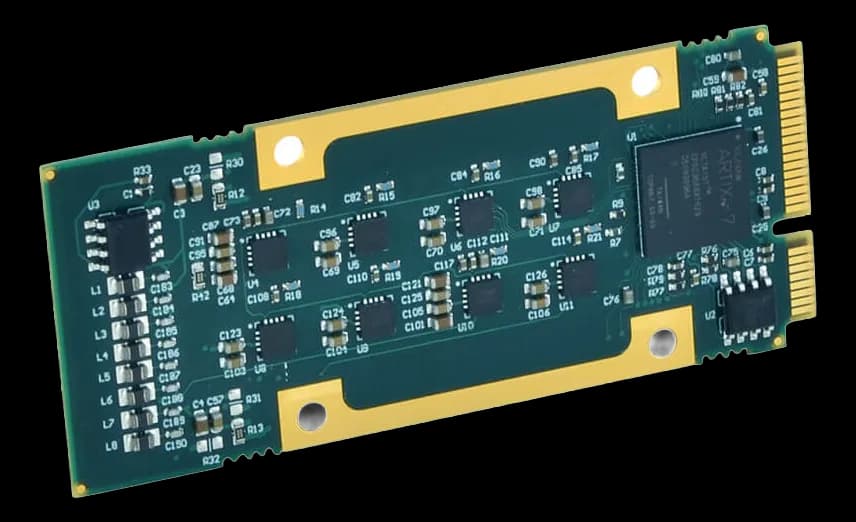

AP231Modulo mezzanine AcroPack di generazione analogica con DAC a 16 bit per canale
- Produttore
- Configurazioni
- 1 configurazioni disponibili
L'AP231 è un modulo mezzanine AcroPack che porta l'I/O Industry Pack su interfaccia PCIe mantenendo memory map e funzionalità in un form factor rugged. È una scheda COTS per difesa, aerospazio, automazione e laboratori: su un carrier che ospita due moduli AP ottieni fino a 32 uscite in tensione da un solo slot di card cage.
Ogni canale dispone del proprio convertitore D/A, quindi non compaiono i glitch tipici della riacquisizione dei sample-and-hold usati nelle schede a uscita multiplexata. Via software leggi lo stato di ciascuna uscita e la funzione di allarme per brownout, cortocircuito e temperatura oltre 150 °C.
Configurazione disponibile: AP231-16E-LF, 16 uscite in tensione con DAC a 16 bit.
In sintesi
- Sei range di uscita selezionabili via software
- Latch dati double-buffered su ogni canale
- Uscite a 0 volt al reset
- Coefficienti di calibrazione memorizzati a bordo
- Supporto Linux, Windows e VxWorks
Specifiche tecniche
| FPGA / elaborazione | Xilinx® Art ix-7 |
|---|
| Canali | 16 |
|---|---|
| Specifiche di acquisizione | 6 independent software selectable output ranges plus capabilities to monitor the status of each output |
| Risoluzione DAC | 16 bit |
| Funzione della scheda | Generazione analogica (sola uscita)I/O analogico e digitale |
|---|---|
| Interfaccia bus | PCI Express Generation 1 interface |
| Dimensioni | Length 70mm - Width 30mm |
|---|
| Temperatura operativa | -40–70 °C |
|---|
| Certificazioni | RoHS |
|---|
| Sistemi operativi | LinuxVxWorksWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP231-16E-LF |
