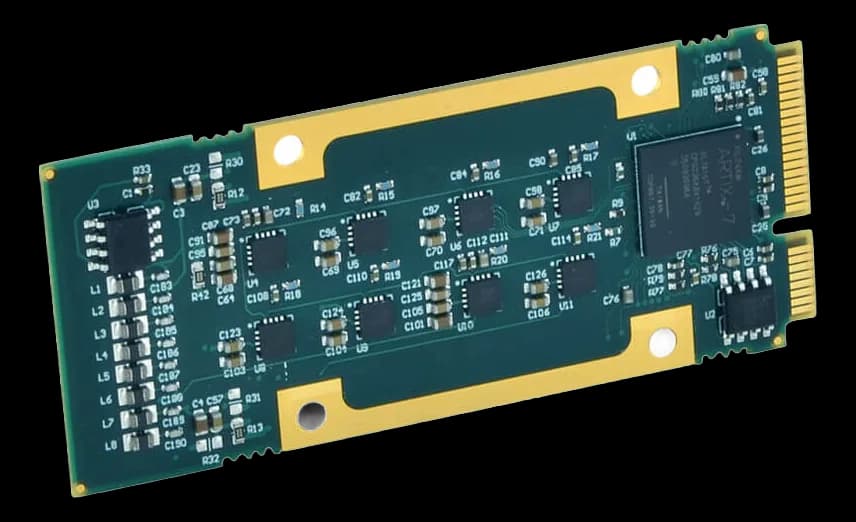

AP226Modulo mezzanine AcroPack di sola uscita analogica, DAC 12 bit, PCI Express
- Produttore
- Configurazioni
- 1 configurazioni disponibili
AP226 appartiene alla linea AcroPack, il tech-refresh COTS dei moduli Industry Pack con interfaccia PCIe: stessa funzionalità e stessa memory map in un form factor rugged da 70 x 30 mm, che monti su carrier PCIe, VPX e XMC. L'impiego tipico è in ambito militare e difesa, automazione, aerospazio e laboratori scientifici e di sviluppo.
Ogni canale ha il proprio convertitore D/A a 12 bit: niente multiplexer con sample and hold, quindi niente glitch dovuti alla ri-acquisizione. I latch dati double-buffered ti lasciano scrivere i nuovi valori canale per canale e aggiornare tutte le uscite al trigger simultaneo, comodo per simulare movimenti lineari nei processi di motion. Il supporto software copre Linux, Windows e VxWorks.
La famiglia si declina nella configurazione AP226-8E-LF, con 8 uscite di tensione isolate e DAC a 12 bit.
In sintesi
- Sei range di uscita selezionabili via software
- Modalità di uscita transparent o simultanea
- Fino a 32 uscite per slot
- Coefficienti di calibrazione memorizzati a bordo
- FPGA Xilinx Artix-7
Specifiche tecniche
| FPGA / elaborazione | Xilinx® Art ix-7 |
|---|
| Connettori | A down-facing 100 pin Samtec connector will mate with the carrier card. · Solid-down connector I/O interface |
|---|
| Canali | 8 |
|---|---|
| Isolation | Isolated analog voltage output |
| Specifiche di acquisizione | 6 independent software selectable output ranges plus capabilities to monitor the status of each outputInternally stored calibration coefficients ensure accuracy.up to 32 voltage outputs can be obtained from a single card cage slot |
| Risoluzione DAC | 12 bit |
| Campionamento simultaneo | Software provides easy selection of transparent or simultaneous output modes. |
| Standard architetturale | VPX (VITA 46)XMC VITA 42/61 |
|---|---|
| Funzione della scheda | Generazione analogica (sola uscita)I/O analogico e digitale |
| Interfaccia bus | PCI Express Generation 1 interface |
| Dimensioni | Length 70mm - Width 30mm |
|---|
| Certificazioni | RoHS |
|---|
| Sistemi operativi | LinuxVxWorksWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP226-8E-LF |
