AP520Modulo AcroPack seriale a 8 porte RS232E con interfaccia PCI Express Generation 1
- Produttore
- Configurazioni
- 1 configurazioni disponibili

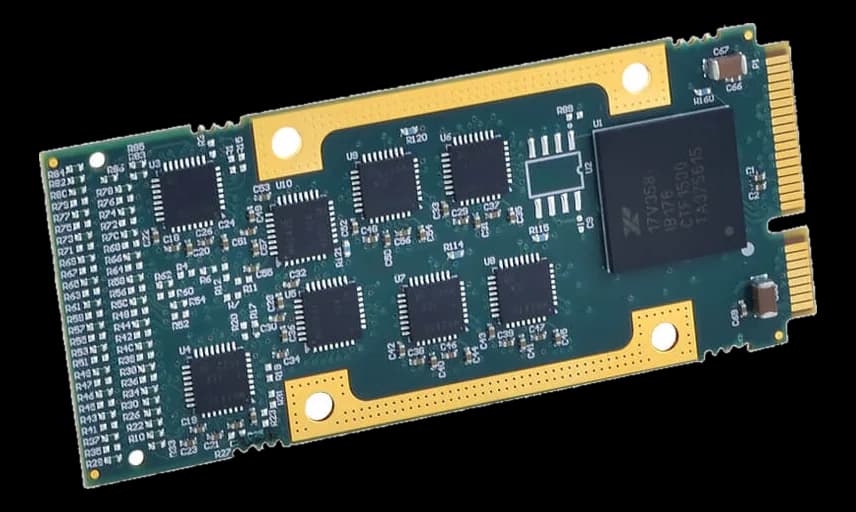

AP520 è un modulo mezzanine della linea AcroPack, che porta le funzioni dei moduli Industry Pack su formato PCIe: concentra la comunicazione seriale asincrona su un singolo slot di carrier AcroPack, dove prima servivano più schede, in sistemi embedded e di test industriali.
Il modulo mantiene funzionalità e memory map dei moduli Industry Pack esistenti, quindi la migrazione è una transizione, non un porting da zero. La scheda è lunga 70 mm e dialoga con il carrier tramite un connettore Samtec a 100 pin, cinquanta dei quali disponibili come segnali di field I/O. Il range operativo esteso fino a 85 °C richiede il kit di conduction-cool AP-CC-01; il supporto software APSW-API copre VxWorks, Windows e Linux.
Configurazione disponibile: AP520-64E-LF.
In sintesi
- Baud rate programmabile fino a 500 Kbps
- Buffer FIFO da 256 byte per porta
- Handshake RTS, CTS su ogni canale
- Isolamento segnale-segnale 100 V
- Set di registri compatibile 16550
Specifiche tecniche
| Interfacce seriali | Eight RS232E serial ports · up to 500Kbps · Individual handshake lines (RTS, CTS) on each channel |
|---|---|
| N° porte | 8 |
| Tensione di isolamento | 100 V |
|---|
| Standard architetturale | AcroPack |
|---|---|
| Funzione della scheda | Seriale |
| Interfaccia bus | PCI Express Generation 1 interface |
| Dimensioni | 70mm long |
|---|
| Raffreddamento | Conduction-cooled |
|---|
| Certificazioni | RoHS |
|---|
| Sistemi operativi | VxWorks(opzionale)Windows(opzionale)Linux(opzionale) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP520-64E-LF |
