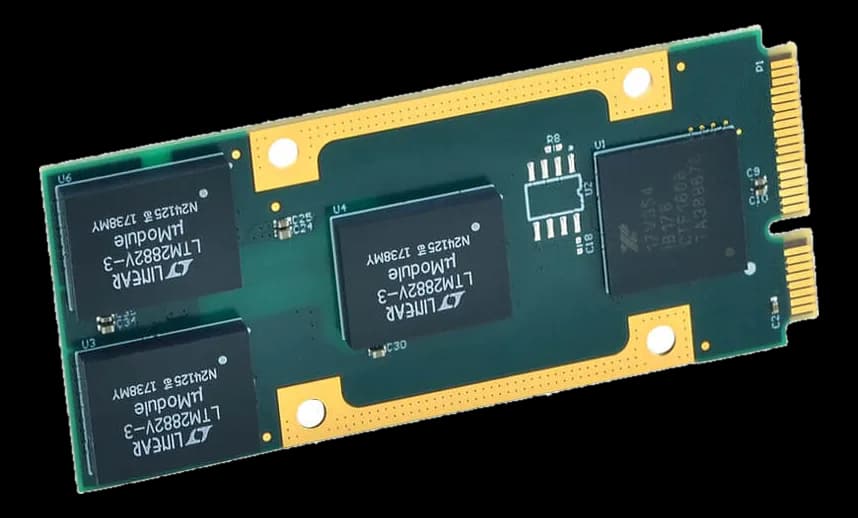

AP513Modulo mezzanine AcroPack PCIe con quattro porte seriali RS232 isolate
- Produttore
- Configurazioni
- 1 configurazioni disponibili
AP513 appartiene alla linea AcroPack, il tech-refresh dei moduli Industry Pack con interfaccia PCIe: si monta su una carrier AcroPack e porta quattro canali di comunicazione seriale in un singolo slot, tramite connettore Samtec a 100 pin rivolto verso il basso, cinquanta dei quali dedicati ai segnali di campo.
La configurazione è software: dimensione carattere, stop bit e parità si impostano da registro, e ogni canale gestisce l'handshake RTS/CTS per il controllo modem. A bordo trovi un timer/counter general purpose a 16 bit con clock interno da 125 MHz per single-shot, re-trigger e interrupt. Il modulo misura 30 mm di larghezza per 70 mm di lunghezza e lavora conduction-cooled con il kit AP-CC-01; il supporto Linux, VxWorks e Windows è disponibile come opzione APSW-API.
La famiglia comprende la configurazione AP513E-LF.
In sintesi
- Quattro porte seriali RS232 isolate
- 250 V di isolamento dal circuito digitale
- 100 V di isolamento tra le porte
- FIFO da 256 byte per porta
- Baud rate programmabile fino a 1 Mbps
Specifiche tecniche
| Connettori | A down facing 100 pin Samtec connector mates with the carrier card. |
|---|---|
| Interfacce seriali | Four isolated RS232 serial portsSerial RS232 Communication · Programmable baud rate (up to 1Mbps) on each channel with fractional divisors |
| Canali | 4 |
|---|---|
| Tensione di isolamento | 100–250 V |
| Counter | General purpose 16-bit timer/counter with internal 125MHz clock supporting single-shot, re-trigger, and interrupts |
| Profondità FIFO | 256 sample |
| Standard architetturale | PCI ExpressAcroPack |
|---|---|
| Funzione della scheda | Seriale |
| Interfaccia bus | PCIe Bus Interface |
| Dimensioni | only 30mm wide and 70mm long · 3.25 × 1.25 × 1 |
|---|
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C |
| Sistemi operativi | Linux(opzionale)VxWorks(opzionale)Windows(opzionale) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP513E-LF |
