AP483Modulo mezzanine AcroPack counter/timer a 8 canali con FPGA Xilinx Artix-7
- Produttore
- Configurazioni
- 1 configurazioni disponibili

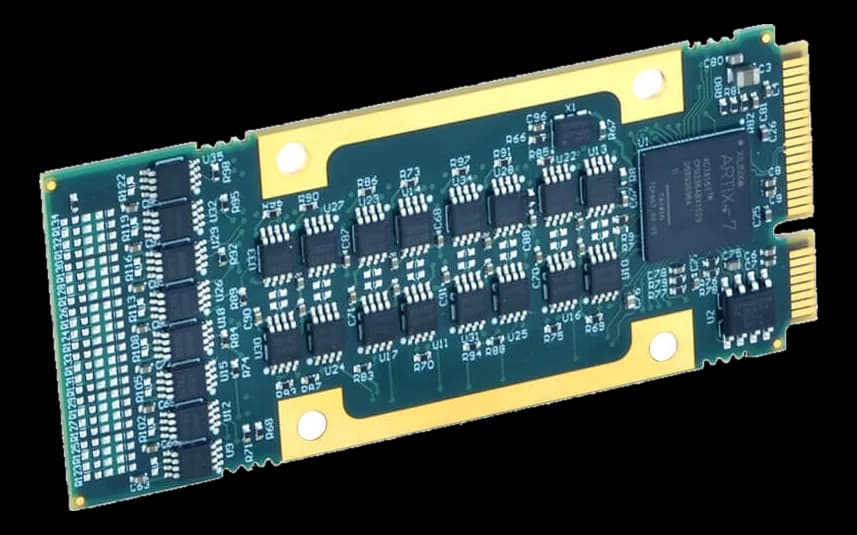

L'AP483 porta la funzione counter/timer dei moduli Industry Pack sul formato AcroPack, mantenendo la stessa mappa di memoria. Si monta su carrier PCIe, VPX e XMC ed è pensato per applicazioni COTS in ambito militare, difesa, automazione, aerospazio e laboratori di sviluppo.
L'asse distintivo è la base tempi a 62,5 MHz con cinque frequenze di clock interne selezionabili: le modalità coprono conteggio eventi, misura di frequenza, di periodo e di larghezza d'impulso, misura di posizione in quadratura, generazione di onda quadra, treni e larghezze d'impulso, time/period interrupter. Il trigger è software oppure digitale esterno, e la configurazione passa in gran parte da un singolo registro. Il supporto software copre Windows, Linux e VxWorks.
Configurazione disponibile: AP483E-LF, con cinque counter a 32 bit TTL e tre counter a 32 bit RS422/RS485.
In sintesi
- Otto counter/timer a 32 bit
- Ingombro 70 × 30 mm
- Connettore Samtec 100 pin verso carrier
- Conforme RoHS
Specifiche tecniche
| FPGA / elaborazione | Xilinx® Artix-7 |
|---|
| Connettori | A down facing 100 pin Samtec connector will mate with the carrier card. · Solid-down connector I/O interface |
|---|
| Canali | 8 |
|---|---|
| Isolamento & segnale | VIH = 2.0V and VIL = 0.8V. inputs are buffered and include 4.7K pull-ups to +3.3V.Available with both TTL and RS422/RS485 driver interface |
| Counter | Three 32-bit counters – RS422/RS485AP483: Five 32-bit counters – TTL |
| Modalità di trigger | SoftwareTrigger digitale esterno |
| Standard architetturale | PCI ExpressXMC VITA 42/61AcroPackVPX (VITA 46) |
|---|---|
| Funzione della scheda | I/OClock / Timing |
| Alimentazione | 3.3V DC ± 5%. |
|---|
| Dimensioni | the same as mPCIe board of 30mm · 70mm long · 3.25 × 1.25 × 1 |
|---|
| Temperatura operativa | -40–70 °C-40–85 °C |
|---|---|
| Temperatura di storage | -55–150 °C |
| Certificazioni | RoHS |
|---|
| Sistemi operativi | LinuxWindowsVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
