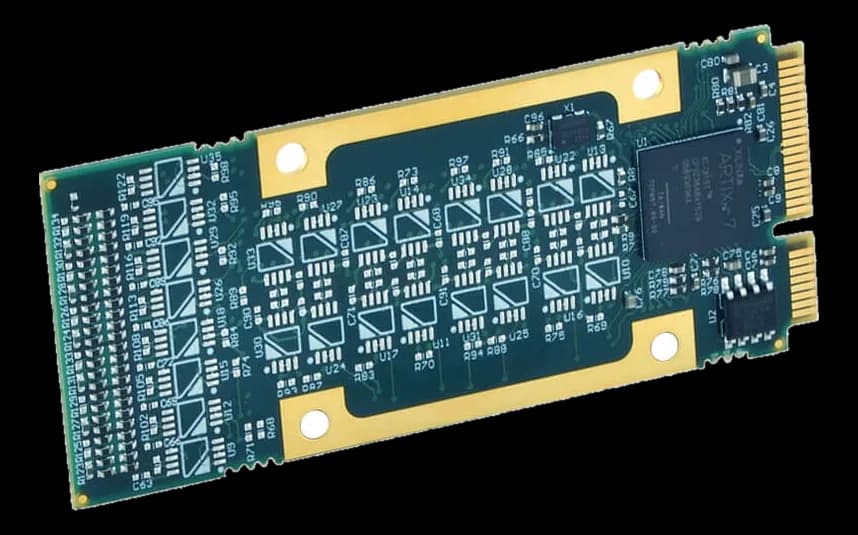

AP482Modulo AcroPack PCI Express con dieci counter/timer a 32 bit su FPGA Artix-7
- Produttore
- Configurazioni
- 1 configurazioni disponibili
AP482 appartiene alla linea AcroPack, che riprende funzionalità e memory map dei moduli Industry Pack su interfaccia PCI Express: il modulo si monta su carrier PCIe, VPX e XMC e convive con altri moduli AcroPack nello stesso sistema. Il posizionamento dichiarato è COTS — militare e difesa, automazione, aerospazio, laboratori scientifici e di sviluppo — con supporto Linux, Windows e VxWorks.
Ogni counter opera in conteggio eventi, misura di frequenza, misura di periodo e larghezza d'impulso, posizione in quadratura, uscita PWM, watchdog timer e impulso one-shot. La sincronizzazione arriva da timer interno, gating, trigger digitale esterno o software, e la configurazione passa da un solo registro, non da una sequenza di programmazione.
Disponibile con il codice AP482E-LF, versione a counter TTL.
In sintesi
- Time base clock da 62,5 MHz
- FPGA Xilinx Artix-7
- Cinquanta segnali disponibili come field I/O
- Conforme RoHS
Specifiche tecniche
| FPGA / elaborazione | Xilinx® Artix-7 |
|---|
| Connettori | A down facing 100 pin Samtec connector will mate with the carrier card. Fifty of these signals are available as field I/O signals. |
|---|
| Counter | Ten 32-bit multi-function counters |
|---|---|
| Modalità di trigger | SoftwareTrigger digitale esternoGatedTimer interno |
| Standard architetturale | AcroPackPCI Express |
|---|---|
| Funzione della scheda | I/OClock / Timing |
| Alimentazione | 3.3V DC ± 5. |
|---|
| Dimensioni | the same as mPCIe board of 30mm · 70mm long · 3.25 × 1.25 × 1 in |
|---|---|
| Rugged / conformal coating | Wide temperature range |
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C-40–70 °C |
| Temperatura di storage | -55–150 °C |
| Certificazioni | RoHS |
|---|
| Sistemi operativi | WindowsVxWorksLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP482E-LF |
