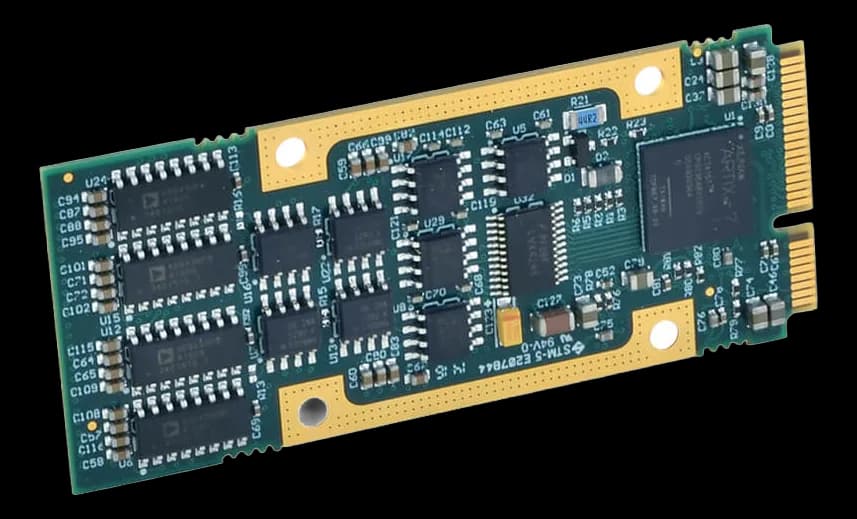

AP341Modulo mezzanine AcroPack con ADC a 14 bit e conversione simultanea multicanale
- Produttore
- Configurazioni
- 1 configurazioni disponibili
AP341 aggiorna i moduli Industry Pack con interfaccia PCI Express nel formato AcroPack: un modulo COTS da 70 x 30 mm che si innesta sul carrier tramite connettore Samtec a 100 pin e convive con altri AcroPack sullo stesso carrier PCIe, VPX o XMC. Trova impiego in ambito militare, difesa, automazione, aerospazio e nei laboratori scientifici e di sviluppo.
I sedici ingressi differenziali sono campionati come due banchi da otto: otto convertitori eseguono la conversione simultanea di un intero banco, mentre il buffer trattiene i dati del primo banco durante la conversione del secondo. Le costanti di calibrazione di guadagno e offset risiedono a bordo; controllo di conversione per canale, timer e modi continuo o a ciclo singolo sono programmabili.
Disponibile nella configurazione AP341E-LF, 14-bit ADC simultaneous sample and hold.
In sintesi
- 16 ingressi differenziali con range ±10 VDC
- FIFO da 1025 sample a bordo
- Trigger digitale esterno
- Supporto Windows, Linux e VxWorks
- Conforme RoHS
Specifiche tecniche
| Connettori | A down facing 100 pin Samtec connector will mate with the carrier card · Solid-down connector I/O interface |
|---|
| Canali | 16 |
|---|---|
| Isolamento & segnale | 16 differential inputs with ±10VDC input range |
| Specifiche di acquisizione | Calibration constants for gain and offset correction stored on-boardContinuous and single-cycle conversion modesFIFO full, empty and threshold reached flagsProgrammable channel conversion controlProgrammable conversion timer |
| Risoluzione ADC | 14 bit |
| Campionamento simultaneo | permit simultaneous conversion of up to 8× channels in a bank |
| Modalità di trigger | Trigger digitale esterno |
| Profondità FIFO | 1025 sample |
| Standard architetturale | VPX (VITA 46)XMC VITA 42/61 |
|---|---|
| Funzione della scheda | I/O analogico e digitale |
| Dimensioni | Length 70mm - Width 30mm |
|---|
| Certificazioni | RoHS |
|---|
| Sistemi operativi | LinuxVxWorksWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP341E-LF |
