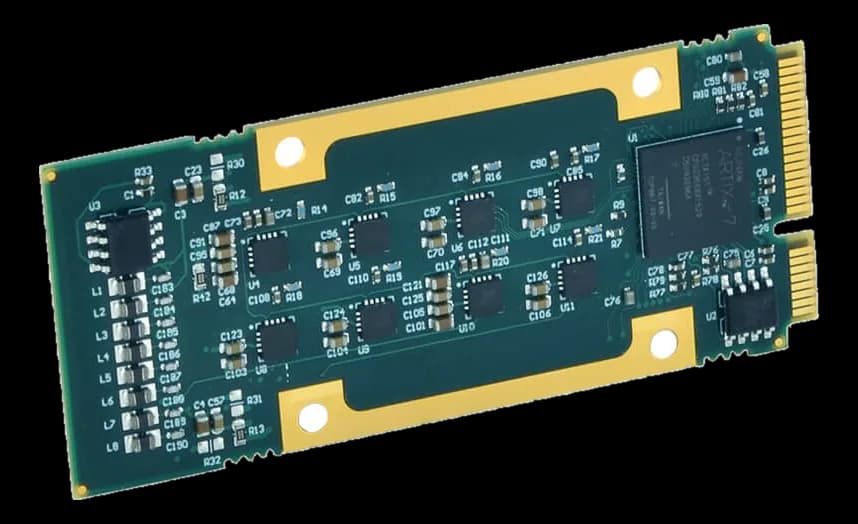

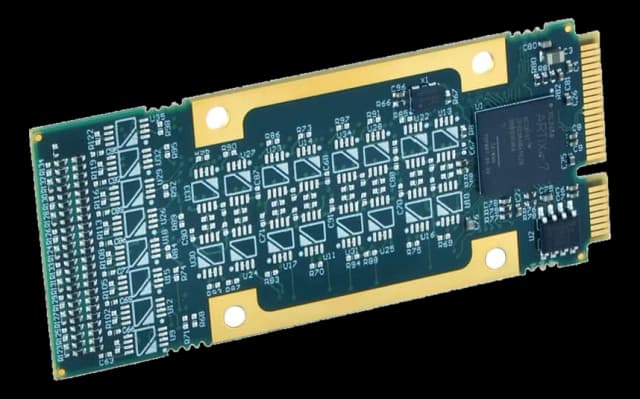

AP235Modulo mezzanine AcroPack PCIe con DAC 16 bit per generazione di forme d'onda
- Produttore
- Configurazioni
- 1 configurazioni disponibili
L'AP235 è un modulo mezzanine della linea AcroPack, il tech-refresh COTS dei moduli Industry Pack con interfaccia PCIe: si monta su carrier AcroPack e, con un carrier che ospita due moduli AP, porta fino a 32 uscite di tensione da un solo slot di card cage. È RoHS compliant e si usa in ambito militare, difesa, automazione, aerospazio, laboratori scientifici e di sviluppo.
Ogni canale ha il proprio convertitore D/A, non un multiplexer condiviso: cadono i glitch tipici della ri-acquisizione dei sample-and-hold. Le forme d'onda risiedono in 64K campioni di memoria on-board condivisi tra i 16 canali e vengono emesse in modo continuo senza intervento dell'host; un controller DMA gestisce lo streaming dei dati di waveform dalla memoria host.
Configurazione disponibile: AP235-16E-LF, 16 uscite di tensione con DAC 16 bit e generazione di forme d'onda. Il raffreddamento conduction-cooled è disponibile con il kit AP-CC-01.
In sintesi
- Sei range di uscita software-selezionabili
- Frequenza di aggiornamento 100 kSps
- Uscite protette da cortocircuito
- Trigger digitale esterno per sincronizzare più moduli
- Coefficienti di calibrazione memorizzati a bordo
Specifiche tecniche
| Storage | Waveform memoryA 64K sample memory is provided for waveform storage on board. This memory is shared between the 16× channels. |
|---|
| Connettori | Solid-down connector I/O interface |
|---|---|
| Altri I/O | Fifty of these signals are available as field I/O signals. · Mix countless I/O combinations in a single slot |
| Canali | 16 |
|---|---|
| Isolamento & segnale | 16 non-isolated bipolar/unipolar. |
| Specifiche di acquisizione | Internally stored calibration coefficients ensure accuracy.Outputs can be updated simultaneously or individually.10mA (maximum). This corresponds to a minimum load resistance of 1K ohms with a 10V output. |
| Risoluzione DAC | 16 bit |
| Frequenza di campionamento | 100 kSps |
| Range uscita analogica | ±10 V0-5 V0-10 V±5 V |
| Protezioni I/O | Cortocircuito |
| Modalità di trigger | Trigger digitale esterno |
| Standard architetturale | PCI ExpressAcroPack |
|---|---|
| Funzione della scheda | Generazione analogica (sola uscita)I/O analogico e digitale |
| Interfaccia bus | PCI Express Generation 1 interface |
| Alimentazione | +12 VDC ±5% 85mA typical, 275mA maximum. · +3.3 VDC ±5% 0.5A typical, 1A maximum. |
|---|
| Dimensioni | The AP235 modules are 70mm long, 19.05mm longer than the full length mini PCIe card. · 30 · 3.25 × 1.25 × 1 |
|---|
| Raffreddamento | Conduction-cooled(opzionale) |
|---|---|
| Temperatura operativa | -40–70 °C |
| Temperatura di storage | -55–150 °C |
| Certificazioni | RoHS |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP235-16E-LF |
