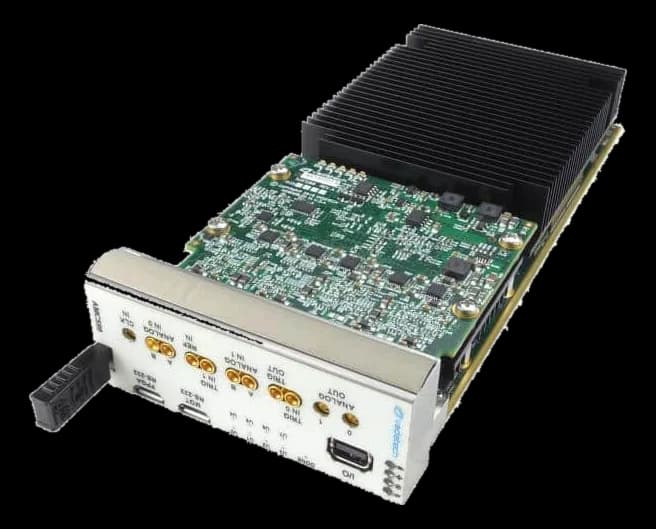

AMC599Modulo AMC FPGA con accesso seriale su micro USB
- Produttore
AMC599 è una scheda AMC a logica programmabile per shelf MicroTCA, dove svolge elaborazione locale sui flussi che transitano dal backplane.
Il consumo dichiarato va da 45 a 60 W in funzione del carico caricato nell'FPGA, un dato da considerare nel bilancio di potenza dello shelf. Le connessioni di servizio sono portate sul pannello frontale tramite due prese micro USB, che espongono le console seriali del gestore e dell'applicazione. La scheda dichiara i profili AMC.1, AMC.2 e AMC.4, certificazioni CE, FCC e UL e un campo di stoccaggio da -40 a 85 °C.
In sintesi
- Memoria 0.5 GB
- Accesso RS-232 via micro USB
- Gestione IPMI 2.0
Specifiche tecniche
| FPGA / elaborazione | Xilinx UltraScale™ XCKU115 FPGA |
|---|
| Memoria RAM | 0 = 512 Mb; 1 = 1 Gb GB2× banks of 64-bit wide and a single bank of 32-bit wide DDR4 for a total of 20 GB |
|---|---|
| Tipo RAM | DDR4 |
| Porte Ethernet | Dual GbE and 10/40GbE |
|---|---|
| Altri I/O | x2 Micro USB for MGT RS-232 and CPU RS-232 |
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single full-size |
| Interfaccia bus | x11 SMPMDual x4 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 45–60 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
