Blade e Moduli MicroTCA (MTCA.0)

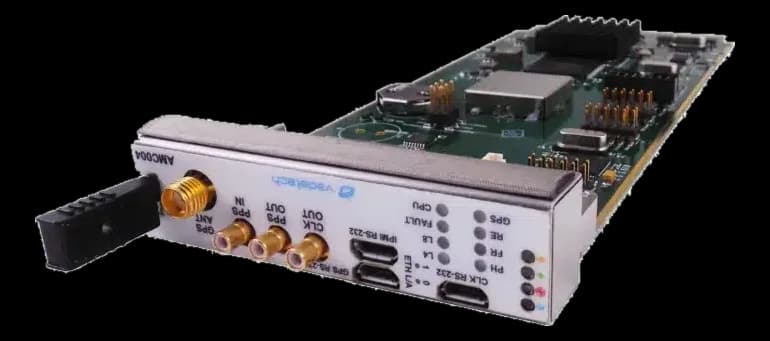

AMC004Modulo AMC di clock GPS con opzioni fabric PCIe o SRIO
- Produttore
AMC004 è un modulo AdvancedMC a modulo singolo, disponibile in formato mid-size o full-size, che porta il riferimento di clock GPS all'interno di uno shelf AdvancedTCA o MicroTCA.
Il modulo dichiara conformità AMC.0, AMC.1 e AMC.4: l'interfaccia verso il backplane è selezionabile in fase d'ordine fra PCIe, SRIO e la sola GbE. Sul pannello frontale trovano posto un connettore SMA per l'antenna GPS, porte RS-232 su micro USB e connettori SMB per i clock; l'oscillatore è di classe Stratum-3.
In sintesi
- Consumo dichiarato di 2,5 W
- Stoccaggio da -40 a 95 °C
- Gestione IPMI 2.0 integrata
Specifiche tecniche
| Funzione della scheda | Clock / Timing |
|---|---|
| Standard architetturale | AMC.1AMC.4AMC |
| Formato modulo | Single mid-size |
| Interfaccia bus | 1 = PCIe (AMC.1) Lane 4+GbE (AMC.2) Lanes 0/1; 2 = SRIO (AMC.4) Lane 4+GbE (AMC.2) Lanes 0/1; 4 = Only GbE (AMC.2) Lanes 0/1H = Temperature RangeSMA for GPS antenna; 3x Micro USB for RS-232 Ports; 3x SMB for clocksDual x4 or single x8 as PCIe |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 2.5 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–95 °C |
|---|
| Certificazioni | CEFCCUL |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
