Blade e Moduli MicroTCA (MTCA.4)

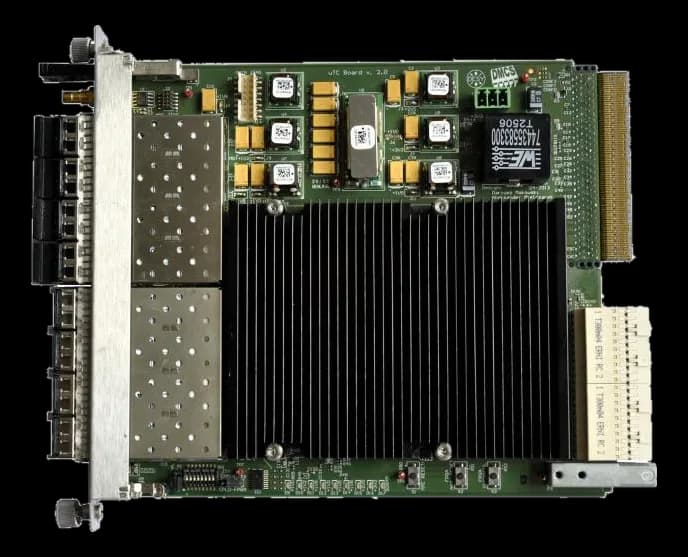

CM045Modulo AMC con FPGA e otto porte SFP+ frontali fino a 10 GbE
- Produttore
CM045 è un modulo AMC ad alta densità di I/O seriale, conforme ad AMC.1, AMC.2 e AMC.4 nella meccanica double module mid-size, con opzione full-size.
Le gabbie SFP+ del pannello frontale sono affiancate da un ingresso di clock; verso il backplane il modulo espone PCIe x4 Gen 3 e due canali GbE, con dieci connessioni dirette a bassa latenza. La zona 3 dell'RTM porta quattro link MGT e 38 segnali LVDS.
In sintesi
- Otto porte SFP+ fino a 10 GbE
- Consumo dichiarato inferiore a 50 W
- Gestione IPMI 2.0
Specifiche tecniche
| Porte Ethernet | 8× SFP+ (fino a 10 GbE), pannello frontale |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.4AMC.1AMC.2AMCMTCA.4 |
| Formato modulo | Double mid-size |
| Interfaccia bus | PCIe x4 Gen 3 |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 50 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | CEULFCC |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
