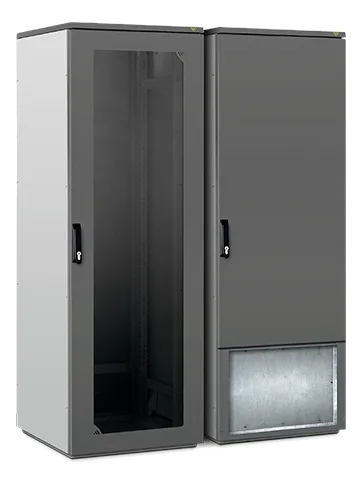

VERAK EMCArmadio rack 19″ da pavimento con schermatura EMI/EMC oltre 80 dB a 100 MHz
- Produttore
VERAK EMC è l'armadio da pavimento per le apparecchiature che vanno protette dalle interferenze di radiofrequenza — o che non devono emetterne — nella difesa, nella ricerca e nel broadcast.
Offre un'attenuazione di oltre 80 dB a 100 MHz e di 40 dB a 1 GHz. I «fingers» in acciaio inox garantiscono la continuità elettrica fra i pannelli. Il telaio da 2 mm dà una capacità di carico statico di 1000 Kg. Le porte, in metallo o vetro, sono reversibili e hanno chiusura ad aste con maniglia basculante a quattro punti, che determina la pressione corretta sui fingers; il vetro EMC racchiude una rete metallica fra due lastre da 3 mm.
Dati tecnici
Caratteristiche
- Struttura del telaio composta da 2 intelaiature terminali e 4 montanti verticali
- Portata statica fino a 1000 Kg uniformemente distribuiti
- Montanti a rack 19" anteriori e posteriori regolabili conformi alle IEC60297
- Riduttori laterali 19" anteriori (rack larghezza 800 mm) per la gestione verticale del cablaggio, asole passacavi e predisposizione montaggio accessori di gestione cavi
- Possibilità di montaggio gruppi ventilazione zero “U” nella parte superiore da 4 o 6 ventole
- Porta anteriore a vetro con cornice in metallo e porta posteriore singola in metallo, maniglia basculante con serratura manuale e sistema di chiusura a 4 punti. Porta anteriore in metallo opzionale
- Parte posteriore personalizzabile con porte ridotte o introduzione di pannelli passacavi posteriori 10U EMC
- Pannelli laterali facilmente rimovibili con chiusure a vite imperdibile
- Piedini regolabili in altezza
- Ruote con portata fino a 250 Kg opzionali
- Versioni “additional bay” predisposte per l’accoppiamento
- Elevata attenuazione RFI (interferenza da radiofrequenza) e protezione IP65 opzionale
- Predisposizione montaggio set completo di messa a terra in conformità alla normativa EN 60950
Finiture
I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.
- RAL 7035Grigio luce
- RAL 7037Grigio polvere
- RAL 7016Grigio antracite
- RAL 9005Nero intenso
Configurazioni
Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.

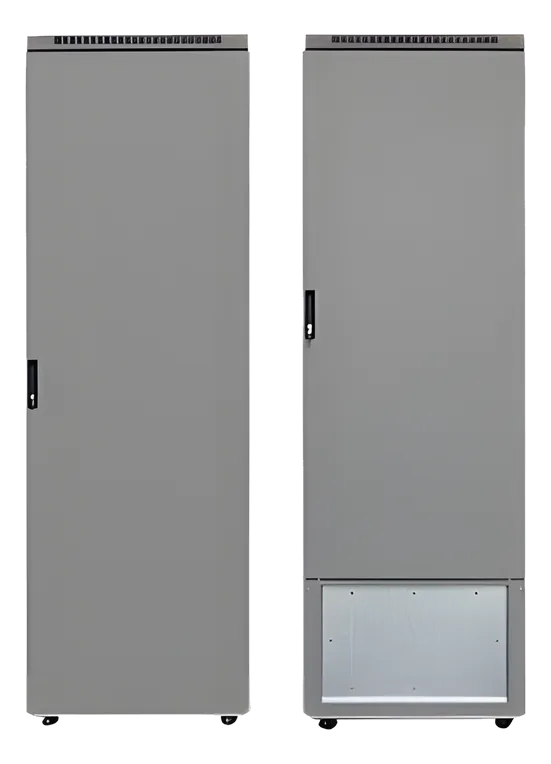

VERAK® EMC PRIMARY
Versione standard – Porta anteriore in metallo, porta posteriore ridotta e pannello connettori 10U

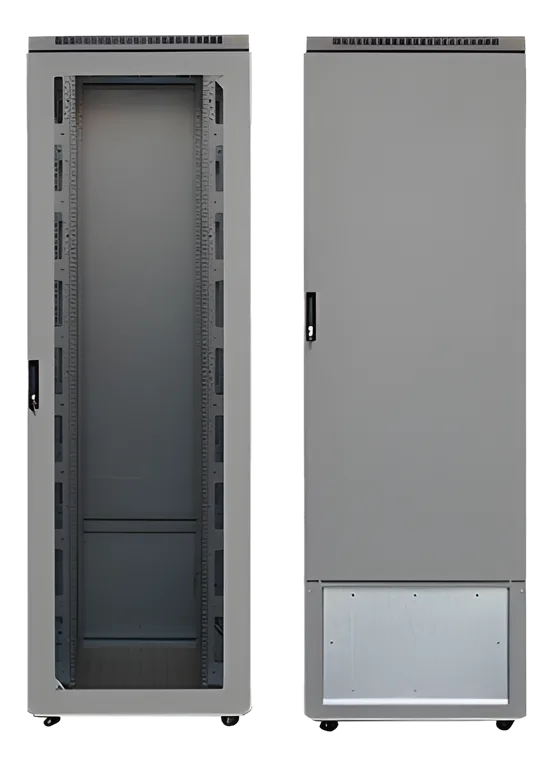

VERAK® EMC PRIMARY
Versione standard – Porta anteriore in vetro, porta posteriore ridotta e pannello connettori 10U

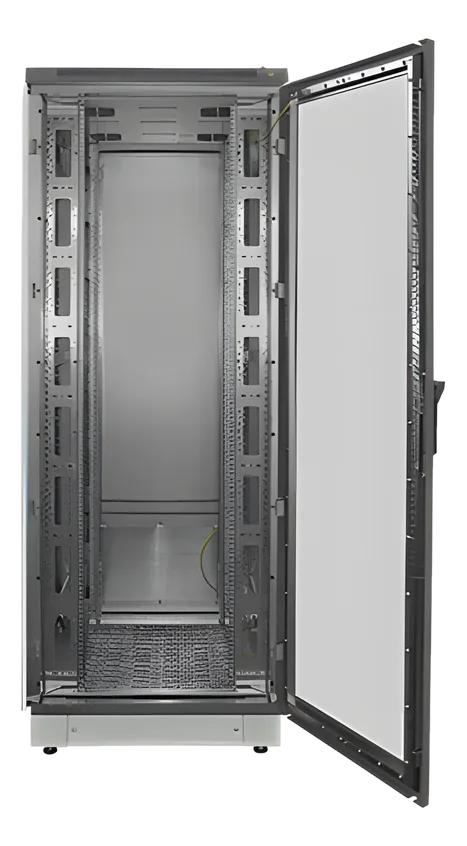

VERAK® EMC
Versione configurata · 800 x 1000 mm versione con zoccolo e piedini

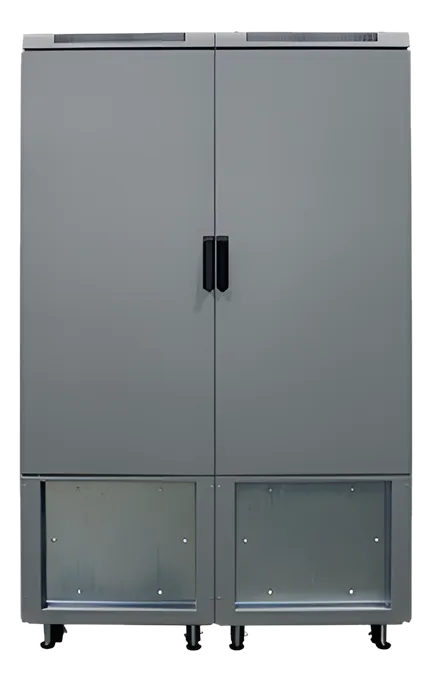

VERAK® EMC
Versione configurata – armadi accoppiati con porte ridotte e pannelli connettori 10U

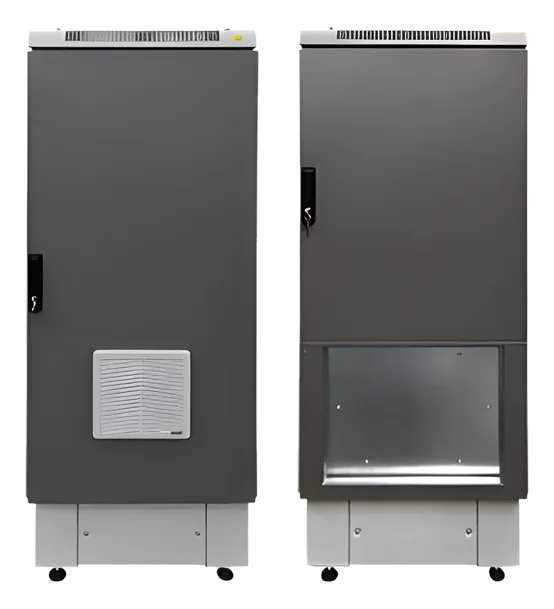

VERAK® EMC
Versione configurata · 600 x 600 mm versione con porta posteriore ridotta e pannello connettori 10U

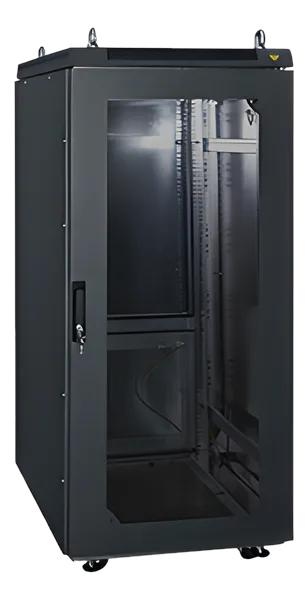

VERAK® EMC
Versione configurata · Porta anteriore a vetro, esecuzione in RAL 7016

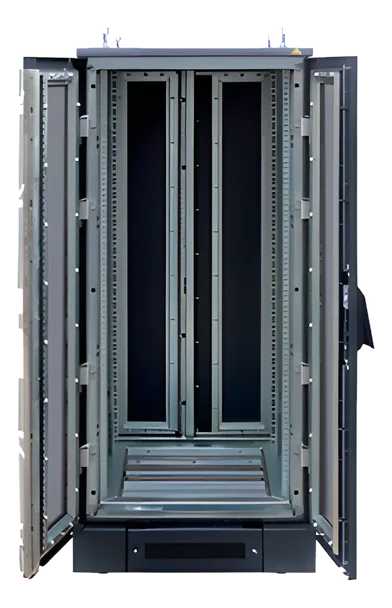

VERAK® EMC
Versione configurata – Porta anteriore doppia con vetri schermati, porta posteriore doppia metallo

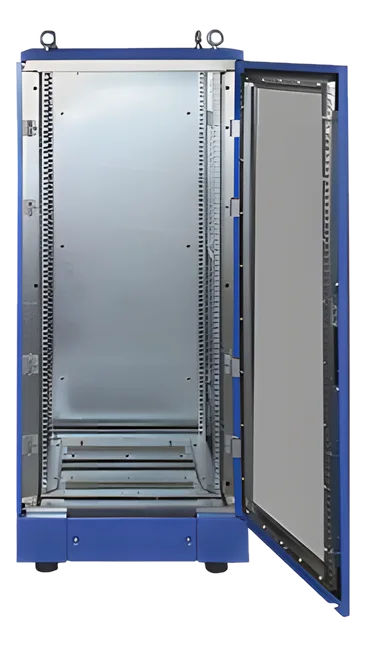

VERAK® EMC
Versione configurata – Versione con zoccolo e ruote, finitura con colorazione speciale

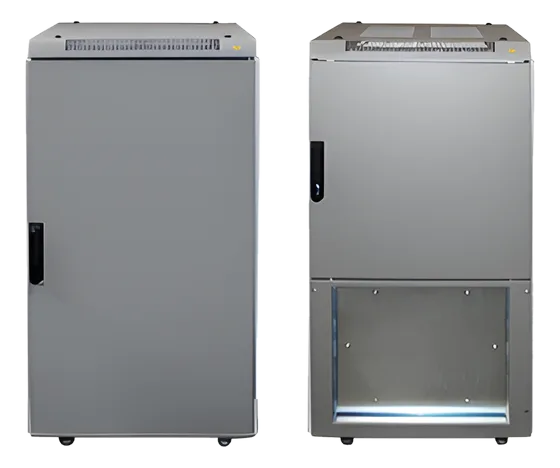

VERAK® EMC
Versione configurata – Porta anteriore in metallo, posteriore ridotta e pannello connettori 10U
Documentazione
Part number armadi
Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.
| Part number | Descrizione | Unità rack | Dimensioni |
|---|---|---|---|
| VT586-565089 | Telaio 27U 600 x 600 EMC zincato | 27 U | 600 x 600 mm (L x P) |
| VT586-565105 | Telaio 37U 600 x 600 EMC | 37 U | 600 x 600 mm (L x P) |
| VT586-565106 | Telaio 37U 600 x 800 EMC | 37 U | 600 x 800 mm (L x P) |
| VT586-565113 | Telaio 42U 600 x 600 EMC | 42 U | 600 x 600 mm (L x P) |
| VT586-565114 | Telaio 42U 600 x 800 EMC | — | — |
| VT586-565117 | Telaio 42U 800 x 600 EMC | — | — |
| VT586-565118 | Telaio 42U 800 x 800 EMC | — | — |
| VT589-790600 | Armadio VERAK EMC 27U 600 x 600 mm con pannello 10U e porta posteriore ridotta | — | 600 x 600 mm (L x P) |
| VT589-790601 | Armadio VERAK EMC 37U 600 x 600 mm con pannello 10U e porta posteriore ridotta | — | 600 x 600 mm (L x P) |
| VT589-790602 | Armadio VERAK EMC 37U 600 x 800 mm con pannello 10U e porta posteriore ridotta | — | 600 x 800 mm (L x P) |
| VT589-790603 | Armadio VERAK EMC 42U 600 x 600 mm con pannello 10U e porta posteriore ridotta | — | 600 x 600 mm (L x P) |
| VT589-790604 | Armadio VERAK EMC 42U 600 x 800 mm con pannello 10U e porta posteriore ridotta | — | 600 x 800 mm (L x P) |
| VT589-790605 | Armadio VERAK EMC 42U 800 x 600 mm con pannello 10U e porta posteriore ridotta | — | 800 x 600 mm (L x P) |
| VT589-790606 | Armadio VERAK EMC 42U 800 x 800 mm con pannello 10U e porta posteriore ridotta | — | 800 x 800 mm (L x P) |
| VT589-790607 | Armadio VERAK EMC 27U 600 x 800 mm con pannello 10U, finitura RAL 7016/9005 | — | 600 x 800 mm (L x P) |
Accessori
I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.
| Foto | Part number | Descrizione |
|---|---|---|
 | 003-200-00002 | Descrizione non ancora disponibile |
 | 003-200-00003 | Descrizione non ancora disponibile |
 | 003-200-00004 | Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko |
 | C12ALMST-MT2S | Descrizione non ancora disponibile |
 | C16ALMST-IL2S | Descrizione non ancora disponibile |
| VA554-546642 | Maniglia basculante – con serratura a combinazione numerica e chiave passepartout | |
| VA802-563495 | Maniglia basculante | |
| VA802-563532 | Serratura con chiave – a chiusura automatica (2 chiavi) | |
 | VA802-563534 | Nottolino cieco |
| VA802-563610 | Serratura con chiave – a chiusura manuale (2 chiavi) | |
 | VK385-775843 | Kit termostato e cablaggio |
| VT390-787140-B | Kit pannello contenitore barra din 19" RAL 7035 |
