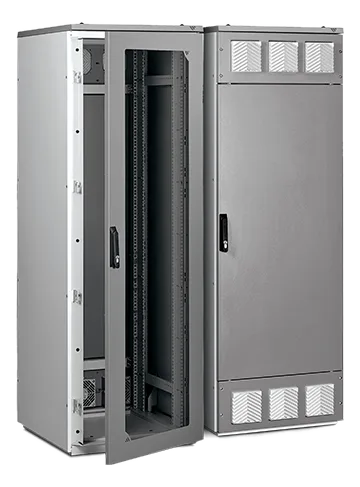

VERAK IPArmadio rack 19″ da pavimento con protezione IP65 contro polvere e acqua
- Produttore
VERAK IP è l'armadio da pavimento delle telecomunicazioni e del networking industriale ed elettronico, dove polvere e acqua devono restare fuori dal cabinet.
Il telaio in acciaio dello spessore di 2 mm conferisce robustezza e rigidità, con una capacità di carico statico di 1000 Kg. Le porte, in vetro o metallo, sono reversibili senza interferire con la tenuta IP; il meccanismo di chiusura con guarnizione a cuneo e maniglia basculante a quattro punti assicura l'integrità della tenuta. Pannelli opzionali da 5U creano un flusso d'aria per dissipare il calore: in quel caso la protezione scende a IP54.
Dati tecnici
Caratteristiche
- Struttura del telaio composta da 2 intelaiature terminali e 4 montanti verticali
- Portata statica fino a 1000 Kg uniformemente distribuiti
- Montanti a rack 19" anteriori e posteriori regolabili conformi alle IEC60297
- Riduttori laterali 19" anteriori (rack larghezza 800 mm) per la gestione verticale del cablaggio, asole passacavi e predisposizione montaggio accessori di gestione cavi
- Porta anteriore a vetro con cornice in metallo e porta posteriore singola in metallo, maniglia basculante con serratura manuale e sistema di chiusura a 4 punti. Porta anteriore in metallo opzionale
- Parte posteriore personalizzabile con porte ridotte o introduzione di pannelli ventilazione IP54
- Pannelli laterali facilmente rimovibili con chiusure a vite imperdibile
- Disponibilità di configurazioni predisposte con condizionatori laterali o da tetto, intelaiature terminali e 4 montanti verticali
- Basamento 100 mm opzionale
- Piedini regolabili in altezza
- Ruote con portata fino a 250 Kg opzionali
- Versioni “additional bay” predisposte per l’accoppiamento
- Certificazione IP65, protezione avanzata polvere e acqua
- Predisposizione montaggio set completo di messa a terra in conformità alla normativa EN 60950
Finiture
I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.
- RAL 7035Grigio luce
- RAL 7037Grigio polvere
Configurazioni
Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.

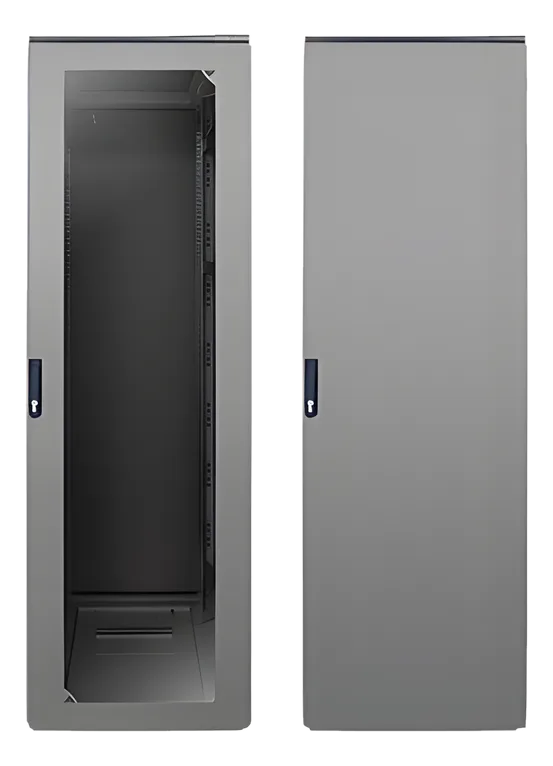

VERAK® IP65 PRIMARY
Versione standard – Larghezza 600 mm · Porta anteriore a vetro

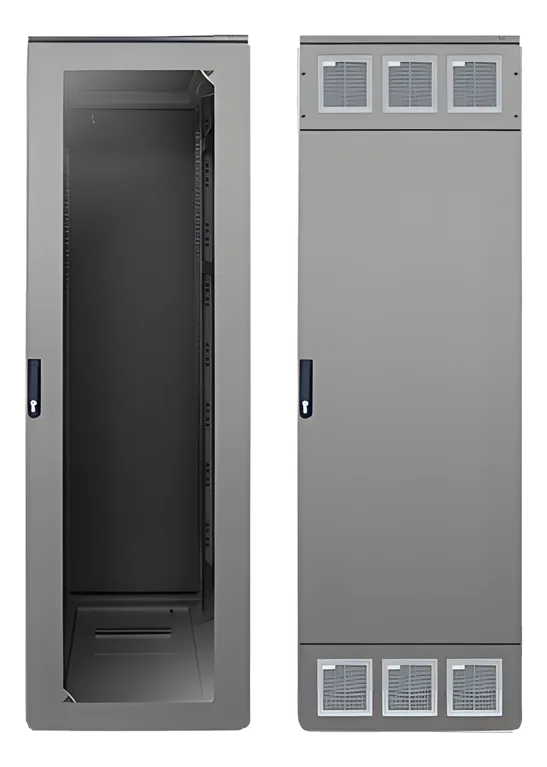

VERAK® IP54 PRIMARY
Versione standard – Larghezza 600 mm · Porta posteriore e ventilazione forzata

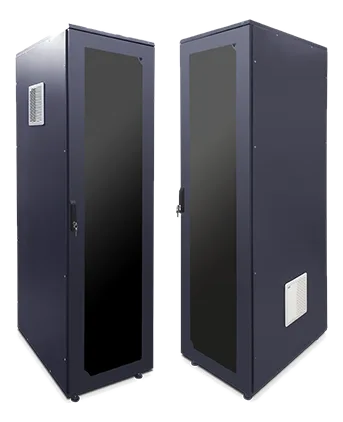

VERAK® IP54
Versione configurata – Larghezza 800 mm · Ventilazione laterale forzata – RAL 9011

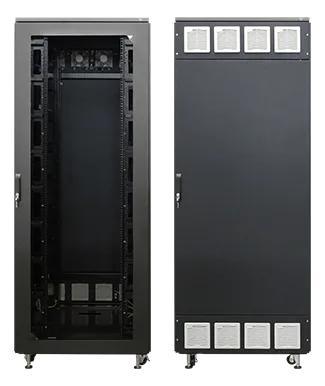

VERAK® IP54
Versione configurata – Larghezza 800 mm · Porta posteriore e ventilazione forzata – RAL 9005

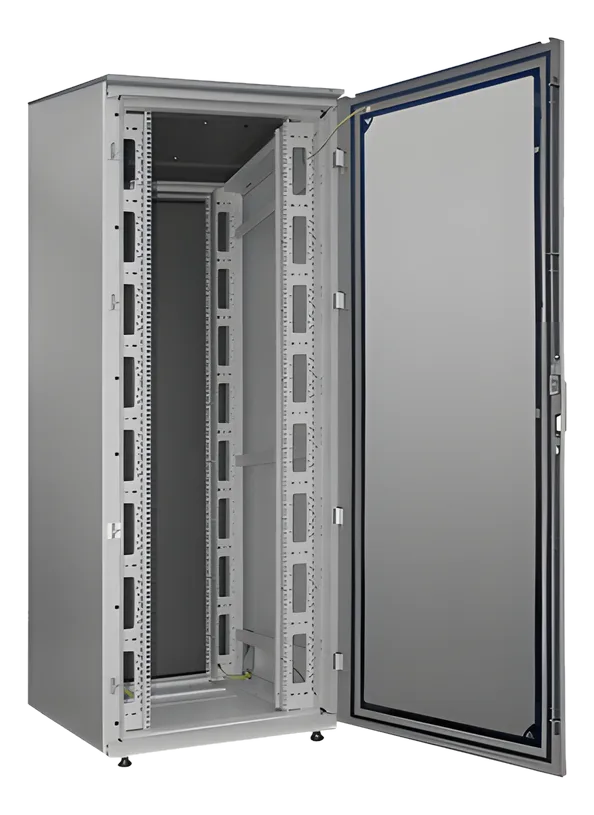

VERAK® IP65
Versione configurata – Larghezza 800 mm · Armadio con profondità 1000 mm

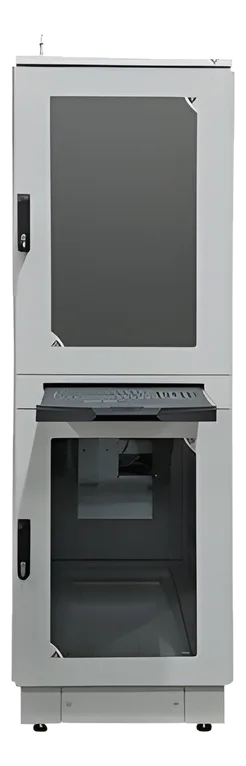

VERAK® IP54
Versione configurata – Larghezza 600 mm · Versione Co-Location e tastiera scorrevole
VERAK® IP54
Versione configurata – Larghezza 600 mm · Pannello posteriore e ventilazione forzata

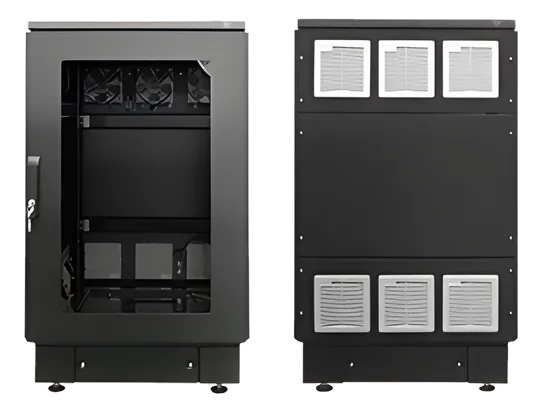

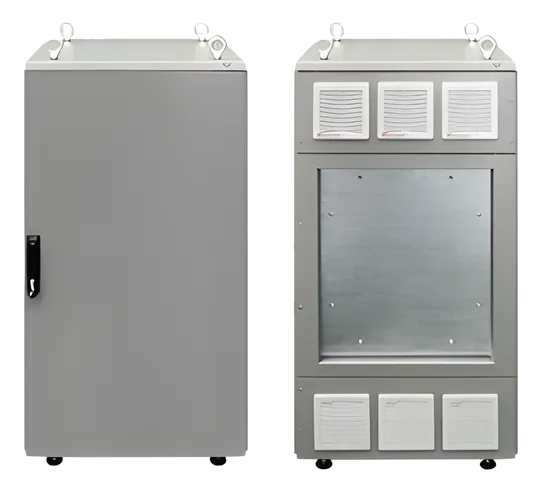

VERAK® IP54
Versione configurata – Larghezza 600 mm · Pannello posteriore e ventilazione forzata

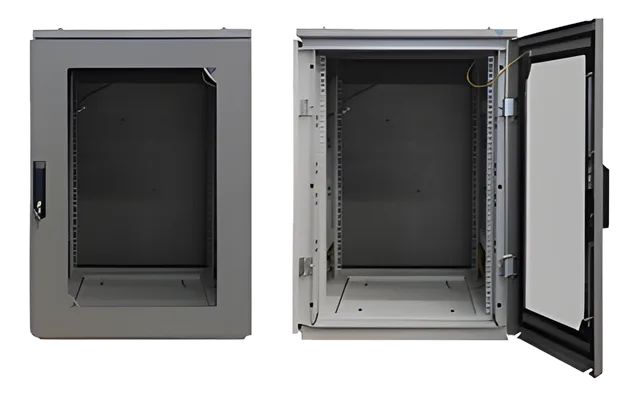

VERAK® IP65
Versione configurata – Larghezza 600 mm · Esecuzione da muro armadio da 17U
Documentazione
Part number armadi
Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.
| Part number | Descrizione | Unità rack | Dimensioni |
|---|---|---|---|
| VT585-565025 | Telaio 27U 600 x 600 mm (IP65) | 27 U | 600 x 600 mm (L x P) |
| VT588-790300 | Armadio VERAK IP65 27U 600 x 600 mm, porta posteriore a lunghezza totale | 27 U | 600 x 600 mm (L x P) |
| VT588-790400 | Armadio VERAK IP54 27U 600 x 600 mm, porta ridotta e ventilazione forzata | 27 U | 600 x 600 mm (L x P) |
| VT585-565041 | Telaio 37U 600 x 600 mm (IP65) | 37 U | 600 x 600 mm (L x P) |
| VT585-565042 | Telaio 37U 600 x 800 mm (IP65) | 37 U | 600 x 800 mm (L x P) |
| VT588-790301 | Armadio VERAK IP65 37U 600 x 600 mm, porta posteriore a lunghezza totale | 37 U | 600 x 600 mm (L x P) |
| VT588-790302 | Armadio VERAK IP65 37U 600 x 800 mm, porta posteriore a lunghezza totale | 37 U | 600 x 800 mm (L x P) |
| VT588-790401 | Armadio VERAK IP54 37U 600 x 600 mm, porta ridotta e ventilazione forzata | 37 U | 600 x 600 mm (L x P) |
| VT588-790402 | Armadio VERAK IP54 37U 600 x 800 mm, porta ridotta e ventilazione forzata | 37 U | 600 x 800 mm (L x P) |
| VT585-565049 | Telaio 42U 600 x 600 mm (IP65) | 42 U | 600 x 600 mm (L x P) |
| VT585-565050 | Telaio 42U 600 x 800 mm (IP65) | 42 U | 600 x 800 mm (L x P) |
| VT585-565053 | Telaio 42U 800 x 600 mm (IP65) | 42 U | 800 x 600 mm (L x P) |
Accessori
I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.
| Foto | Part number | Descrizione |
|---|---|---|
 | 003-200-00002 | Descrizione non ancora disponibile |
 | 003-200-00003 | Descrizione non ancora disponibile |
 | 003-200-00004 | Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko |
 | C12ALMST-MT2S | Descrizione non ancora disponibile |
 | C16ALMST-IL2S | Descrizione non ancora disponibile |
| VA554-546642 | Maniglia basculante – con serratura a combinazione numerica e chiave passepartout | |
| VA802-563495 | Maniglia basculante | |
| VA802-563532 | Serratura con chiave – a chiusura automatica (2 chiavi) | |
 | VA802-563534 | Nottolino cieco |
| VA802-563610 | Serratura con chiave – a chiusura manuale (2 chiavi) | |
 | VK385-775843 | Kit termostato e cablaggio |
| VT390-787140-B | Kit pannello contenitore barra din 19" RAL 7035 |
