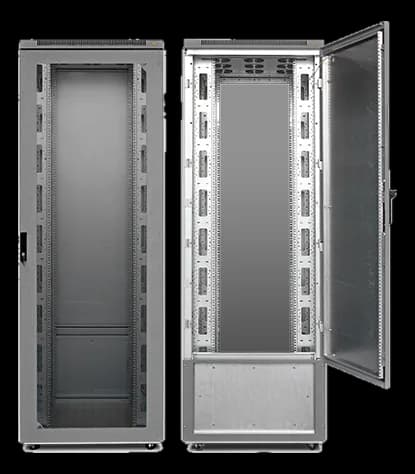

VERAK EMC/IPArmadio rack 19″ da pavimento con schermatura EMC e protezione IP65

Produttore

VERAK EMC/IP è l'armadio da pavimento per le installazioni che devono rispettare i requisiti di compatibilità elettromagnetica e stare in ambienti in cui polvere e acqua sono un problema.

Offre un'attenuazione di oltre 80 dB a 100 MHz e di 40 dB a 1 GHz. I fingers EMC assicurano la continuità elettrica fra i pannelli; le lamine che premono sulla guarnizione sono parte integrante dei supporti verticali. Il telaio in acciaio da 2 mm dà una capacità di carico statico di 1000 Kg. Le porte, in metallo o vetro, sono reversibili; il vetro EMC racchiude una rete metallica fra due lastre da 3 mm.

Richiedi informazioni Specifiche complete ↓

Dati tecnici

Caratteristiche

Fornito già montato e configurato con gli accessori
Carico statico ammissibile 1000 Kg uniformemente distribuiti
Montanti standard 19" anteriori e posteriori regolabili
Porta in vetro o in metallo e pannelli laterali asportabili
Porta posteriore in metallo ad altezza ridotta con pannello 10U per connettori o accesso dei cavi
Sistema di blocco delle porte con chiusura a quattro punti
Ingresso cavi posteriore o dal fondo
Ruote con portata fino a 250 Kg opzionali
Accessori specifici per una vasta gamma di applicazioni
Versioni “additional bay” predisposte per l’accoppiamento
Elevata attenuazione RFI (interferenza da radiofrequenze)
Certificazione IP65, protezione avanzata contro polvere e umidità
Predisposizione montaggio set completo di messa a terra in conformità alla normativa EN 60950

Finiture

I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.

RAL 7035Grigio luce
RAL 7037Grigio polvere

Specifiche tecniche

Unità rack	27 U37 U42 U47 U

Materiale telaio	acciaio
Dimensioni	L 600 / 800 mm · P 689 / 889 / 989 mm

Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.

Configurazioni

Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.

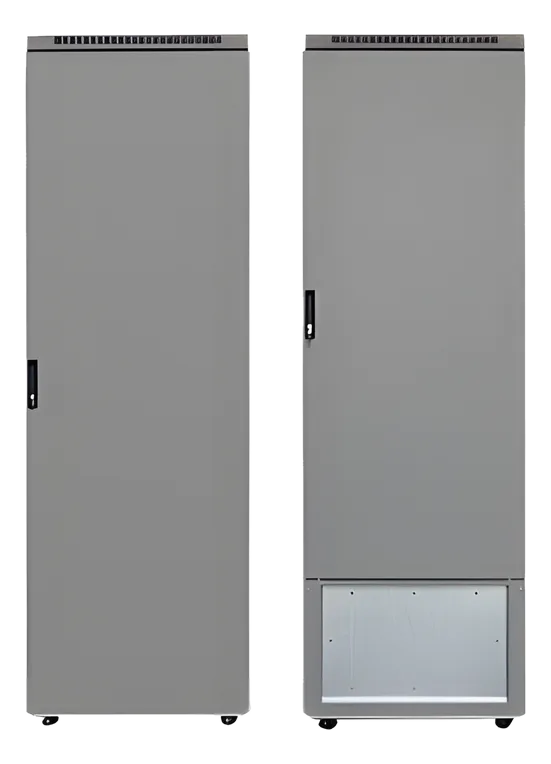

VERAK® EMC/IP65 PRIMARY
Versione standard – Porta anteriore in metallo, posteriore ridotta e pannello connettori 10U

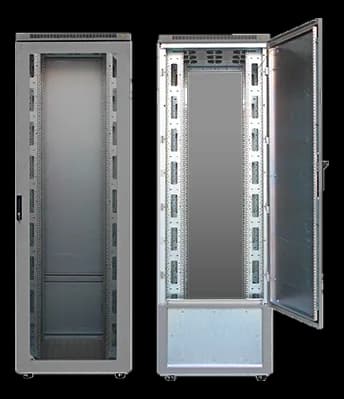

VERAK® EMC/IP65
Versione standard – Porta anteriore in vetro schermato, posteriore ridotta e pannello connettori

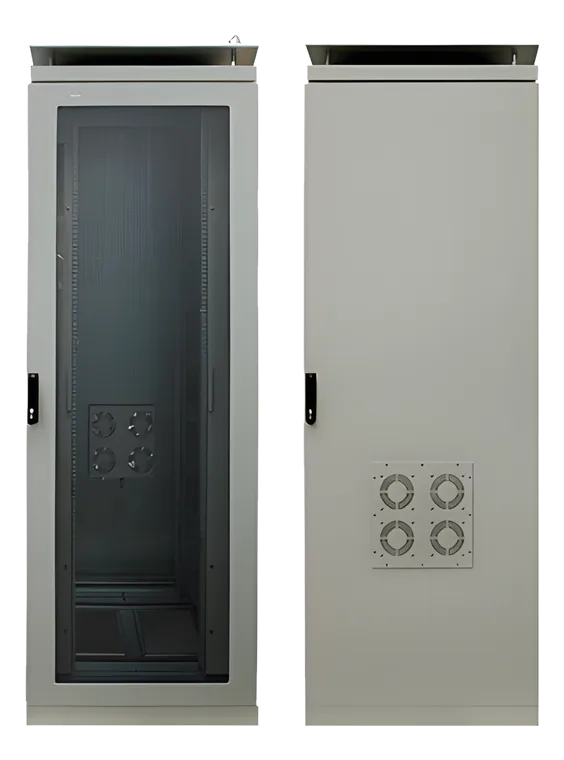

VERAK® EMC/IP51
Versione configurata – Ventilazione forzata su porta posteriore, tetto sopraelevato di protezione.

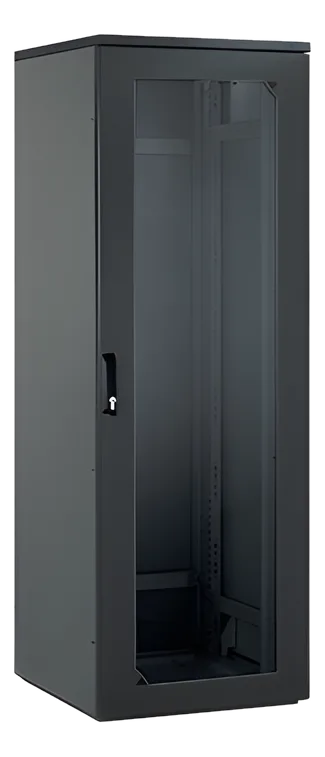

VERAK® EMC/IP65
Versione standard – Armadio con porta a vetro in esecuzione speciale RAL 7016

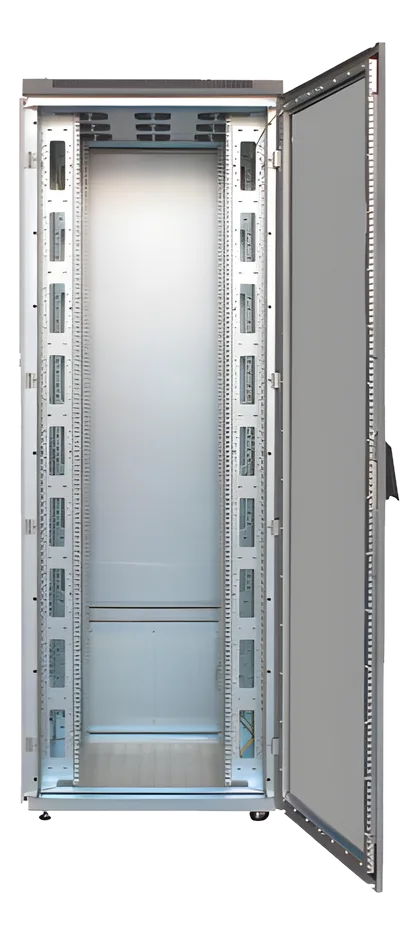

VERAK® EMC/IP51
Versione configurata – Porta anteriore con vetro schermato e cassetto di ventilazione a 9 ventole

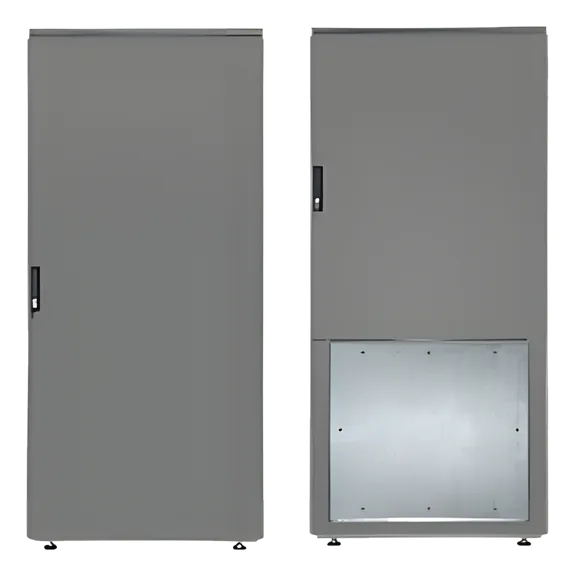

VERAK® EMC/IP65
Versione configurata – Porta anteriore in metallo, posteriore ridotta e pannello connettori speciale 15U

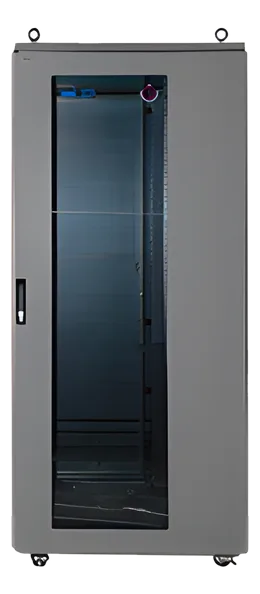

VERAK® EMC/IP65
Versione configurata – Porta anteriore in vetro schermato disassato

Documentazione

DatasheetPDF · 294 KB

Part number armadi

Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.

Part number	Descrizione	Unità rack	Dimensioni
VT589-790607	Armadio VERAK EMC 27U 600 x 800 mm con pannello 10U, finitura RAL 7016/9005	—	600 x 800 mm (L x P)
VT589-790700	Armadio VERAK EMC / IP65 27U 600 x 600 mm con pannello passacavo 10U	—	600 x 600 mm (L x P)
VT589-790701	Armadio VERAK EMC / IP65 37U 600 x 600 mm con pannello passacavo 10U	—	600 x 600 mm (L x P)
VT589-790702	Armadio VERAK EMC / IP65 37U 600 x 800 mm con pannello passacavo 10U	—	600 x 800 mm (L x P)
VT589-790703	Armadio VERAK EMC / IP65 42U 600 x 600 mm con pannello passacavo 10U	—	600 x 600 mm (L x P)
VT589-790704	Armadio VERAK EMC / IP65 42U 600 x 800 mm con pannello passacavo 10U	—	600 x 800 mm (L x P)
VT589-790705	Armadio VERAK EMC / IP65 42U 800 x 600 mm con pannello passacavo 10U	—	800 x 600 mm (L x P)
VT589-790706	Armadio VERAK EMC / IP65 42U 800 x 800 mm con pannello passacavo 10U	—	800 x 800 mm (L x P)

Accessori

I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.

Foto	Part number	Descrizione
	003-200-00002	Descrizione non ancora disponibile
	003-200-00003	Descrizione non ancora disponibile
	003-200-00004	Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko
	C12ALMST-MT2S	Descrizione non ancora disponibile
	C16ALMST-IL2S	Descrizione non ancora disponibile
	VA554-546642	Maniglia basculante – con serratura a combinazione numerica e chiave passepartout
	VA802-563495	Maniglia basculante
	VA802-563532	Serratura con chiave – a chiusura automatica (2 chiavi)
	VA802-563534	Nottolino cieco
	VA802-563610	Serratura con chiave – a chiusura manuale (2 chiavi)
	VT390-787140-B	Kit pannello contenitore barra din 19" RAL 7035
	VT390-787964	Kit cassetto estraibile 19" 2U RAL 7035
	VT555-500515	Kit barra di terra in rame 1U 19" con isolatori
	VT567-565408	Kit 4 ruote girevoli per carichi pesanti s/freno
	VT567-565409	Kit 4 ruote girevoli per carichi pesanti 2 con e 2 senza freno
	VT567-565489	Kit golfari di sollevamento
	VT567-565504	Kit 4 Angolari per Zoccolo
	VT567-565900	Kit messa a terra – tipo 1 – fornito montato
	VT802-343186	GUIDE FISSE 770 MM RAL 7035
	VT802-343187	GUIDE FISSE 870 MM RAL 7035
	VT802-343304	GUIDE FISSE 270 MM (PROFONDITA' MINIMA CABINET 400 MM) ZINCATO CONDUTTIVO
	VT802-343305	GUIDE FISSE 370 MM (PROFONDITA' MINIMA CABINET 500 MM) ZINCATO CONDUTTIVO
	VT802-343306	GUIDE FISSE 470 MM (PROFONDITA' MINIMA CABINET 600 MM) ZINCATO CONDUTTIVO
	VT802-343307	GUIDE FISSE 570 MM (PROFONDITA' MINIMA CABINET 700 MM) ZINCATO CONDUTTIVO
	VT802-343308	GUIDE FISSE 670 MM (PROFONDITA' MINIMA CABINET 800 MM) ZINCATO CONDUTTIVO
	VT802-343309	GUIDE FISSE 770 MM ZINCATO CONDUTTIVO
	VT802-343310	GUIDE FISSE 870 MM ZINCATO CONDUTTIVO
	VT802-553081	Porta documenti A4
	VT802-560005	Kit messa a terra – tipo 1 – fornito non montato
	VT802-561009	GUIDE FISSE 270 MM (PROFONDITA' MINIMA CABINET 400 MM) RAL 7035
	VT802-561010	GUIDE FISSE 470 MM (PROFONDITA' MINIMA CABINET 600 MM) RAL 7035
	VT802-561011	GUIDE FISSE 670 MM (PROFONDITA' MINIMA CABINET 800 MM) RAL 7035
	VT802-561013	Piani di supporto 19" (600 mm) x 256 mm RAL 7035
	VT802-561014	Piani di supporto 19" (600 mm) x 356 mm RAL 7035
	VT802-561015	Piani di supporto 19" (600 mm) x 456 mm RAL 7035
	VT802-561016	Piani di supporto 19" (600 mm) x 556 mm RAL 7035
	VT802-561017	Piani di supporto 19" massima ampiezza 800 x 256 mm RAL 7035
	VT802-561018	Piani di supporto 19" massima ampiezza 800 x 356 mm RAL 7035
	VT802-561019	Piani di supporto 19" massima ampiezza 800 x 456 mm RAL 7035
	VT802-561020	Piani di supporto 19" massima ampiezza 800x 556 mm RAL 7035
	VT802-561035	Kit pareti laterali basamento 600 x 600 / 800 x 600 mm
	VT802-561036	Kit pareti laterali basamento 600 x 800 / 800 x 800 mm
	VT802-561038	Pannello di chiusura basamento anteriore e posteriore 600 x 600 / 600 x 800
	VT802-561039	Pannello di chiusura basamento anteriore e posteriore 800 x 600 / 800 x 800
	VT802-561561	GUIDE FISSE 370 MM (PROFONDITA' MINIMA CABINET 500 MM) RAL 7035
	VT802-561562	GUIDE FISSE 570 MM (PROFONDITA' MINIMA CABINET 700 MM) RAL 7035
	VT802-562284	Piani a sbalzo 19" x 255 mm RAL 7035
	VT802-562285	Piani a sbalzo 19" x 400 mm RAL 7035
	VT802-3635737	PIANO SCORREVOLE PER CARICHI PESANTI 19" x 630 MM RAL 7035
	VT802-3635758	Piano a sbalzo 19" x 400 mm estraibile per tastiera Ral 7035
	VT806-601222	Kit pareti laterali basamento ventilato 600 x 600 / 800 x 600 mm
