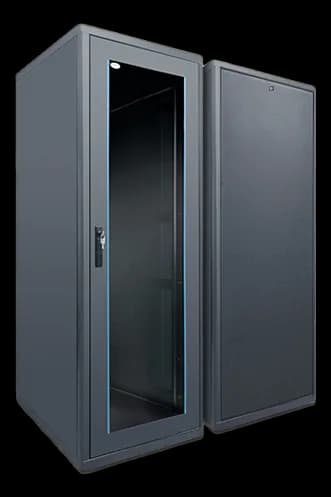

IMAGE IP30Armadio rack 19″ da pavimento con protezione IP30, portata statica 500 Kg
- Produttore
IMAGE IP30 è l'armadio da pavimento per gli ambienti in cui va limitato l'ingresso di corpi solidi, senza rinunciare alla versatilità di un rack datacom: stessa struttura della linea IMAGE, con protezione IP30.
Il telaio è composto da due assiemi e due coperture in acciaio, per una portata massima statica di 500 Kg uniformemente distribuiti. I montanti 19″ sono fissati alle traverse laterali e regolabili in profondità. Le porte hanno chiusura a chiave singola centrale e apertura reversibile; la copertura superiore accetta un gruppo ventilazione «zero U» da 2 o 4 ventole.
Dati tecnici
Caratteristiche
- Struttura del telaio composta da 2 assiemi telaio e 2 coperture (superiore / inferiore)
- Portata statica fino a 500 Kg uniformemente distribuiti
- Montanti a rack 19" anteriori, regolabili, interi e conformi alle IEC60297 (posteriori opzionali)
- Riduttori laterali 19" anteriori (rack larghezza 800 mm) per la gestione verticale del cablaggio, asole passacavi e predisposizione montaggio accessori di gestione cavi
- Copertura superiore piena dotata di due aree di passaggio cavi con piastra di chiusura (1 piena e 1 ventilata) o predisposizione per gruppo di ventilazione a “zero U” da 2 o 4 ventole

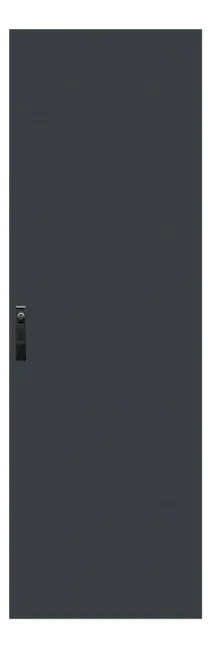

- Porta anteriore vetro con cornice in metallo, pannello posteriore asportabile. Porta posteriore opzionale singola o doppia in metallo pieno
- Pannelli laterali facilmente rimovibili con chiusura di sicurezza dall’esterno
- Fondo dotato di due aree di passaggio cavi con piastra di chiusura (1 piena e 1 ventilata) per un comodo passaggio cavi. Piastra con spazzola passacavi opzionale
- Piedini regolabili in altezza
- Ruote con portata di 80 Kg o 115 Kg opzionali
- Versioni “additional bay” predisposte per l’accoppiamento
- Predisposizione montaggio set completo di messa a terra in conformità alla normativa EN 60950
Finiture
I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.
- RAL 7016Grigio antracite
- RAL 9005Nero intenso
Configurazioni
Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.

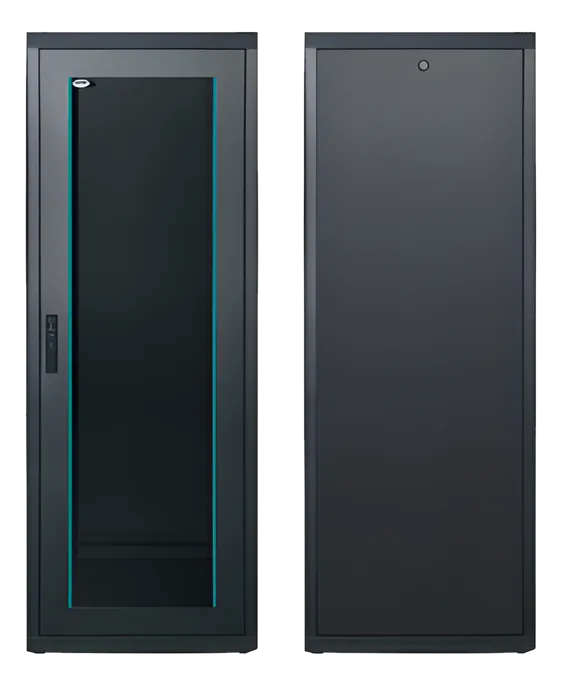

IMAGE® IP30 PRIMARY
Porta anteriore a vetro e pannello posteriore · in metallo – Montanti frontali e posteriori

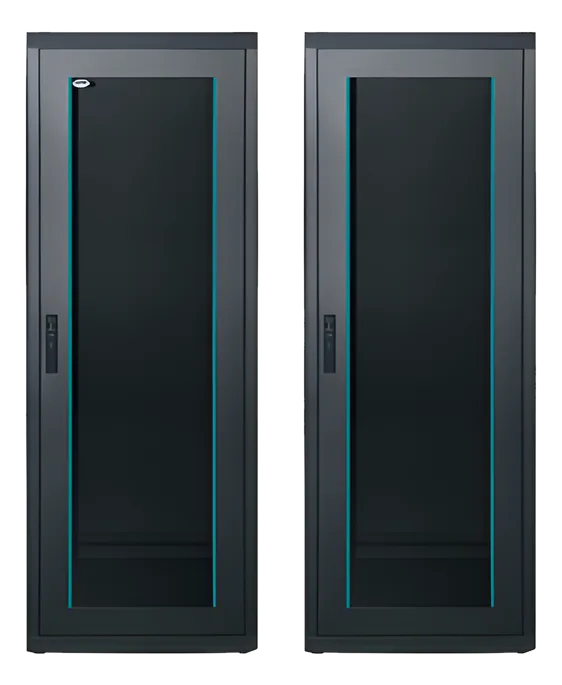

IMAGE® IP30
Versione configurata · Porta anteriore e posteriore con cornice

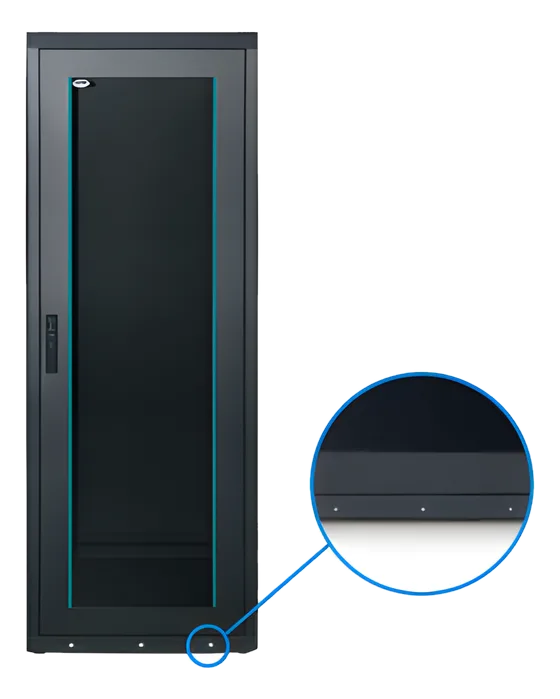

IMAGE® IP30
Versione configurata · Predisposizione montaggio Kit antiribaltamento
Documentazione
Part number armadi
Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.
| Part number | Descrizione | Unità rack | Dimensioni |
|---|---|---|---|
| VT384-827606 | IMAGE IP 30 primary cabinet porta anteriore a vetro e pannello posteriore | 27 U | 600 x 600 mm (L x P) |
| VT384-827608 | IMAGE IP 30 primary cabinet porta anteriore a vetro e pannello posteriore | 27 U | 600 x 800 mm (L x P) |
| VT384-827806 | IMAGE IP 30 primary cabinet porta anteriore a vetro e pannello posteriore | 27 U | — |
| VT384-827808 | IMAGE IP 30 primary cabinet porta anteriore a vetro e pannello posteriore | 27 U | — |
| VT387-300000 | Descrizione non ancora disponibile | 27 U | 600 x 600 mm (L x P) |
| VT387-300003 | Descrizione non ancora disponibile | 27 U | 600 x 800 mm (L x P) |
| VT387-827606 | IMAGE IP 30 additional cabinet porta anteriore a vetro e pannello posteriore | 27 U | 600 x 600 mm (L x P) |
| VT387-827608 | IMAGE IP 30 additional cabinet porta anteriore a vetro e pannello posteriore | 27 U | 600 x 800 mm (L x P) |
| VT387-827806 | IMAGE IP 30 additional cabinet porta anteriore a vetro e pannello posteriore | 27 U | — |
| VT387-827808 | IMAGE IP 30 additional cabinet porta anteriore a vetro e pannello posteriore | 27 U | — |
| VT384-836606 | IMAGE IP 30 primary cabinet porta anteriore a vetro e pannello posteriore | 36 U | 600 x 600 mm (L x P) |
| VT384-836608 | IMAGE IP 30 primary cabinet porta anteriore a vetro e pannello posteriore | 36 U | 600 x 800 mm (L x P) |
Accessori
I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.
| Foto | Part number | Descrizione |
|---|---|---|
 | 003-200-00002 | Descrizione non ancora disponibile |
 | 003-200-00003 | Descrizione non ancora disponibile |
 | 003-200-00004 | Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko |
 | C12ALMST-MT2S | Descrizione non ancora disponibile |
 | C16ALMST-IL2S | Descrizione non ancora disponibile |

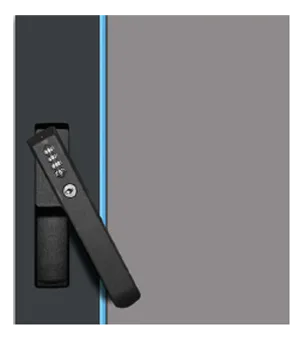

 | V0612-931401 | Maniglia basculante – con serratura a combinazione numerica e chiave passepartout |
 | VA333-301001 | Maniglia basculante – con sblocco elettromeccanico – chiusura singolo punto |

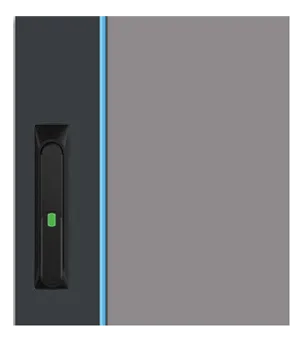

 | VA333-301002 | Maniglia basculante – con sblocco elettromeccanico – chiusura a tre punti |
 | VA385-775228 | Strisce d’identificazione unità da 1U a 48U |
 | VA385-776542 | Striscia d’identificazione unità inverse da 48U a 1U |
 | VA584-000571 | Kit 100 pz. pannello 1U Quickfix – plastica RAL 7016 |
 | VA802-562180 | Cavo di alimentazione 1.5 mt senza terminazione con spina Schuko |
