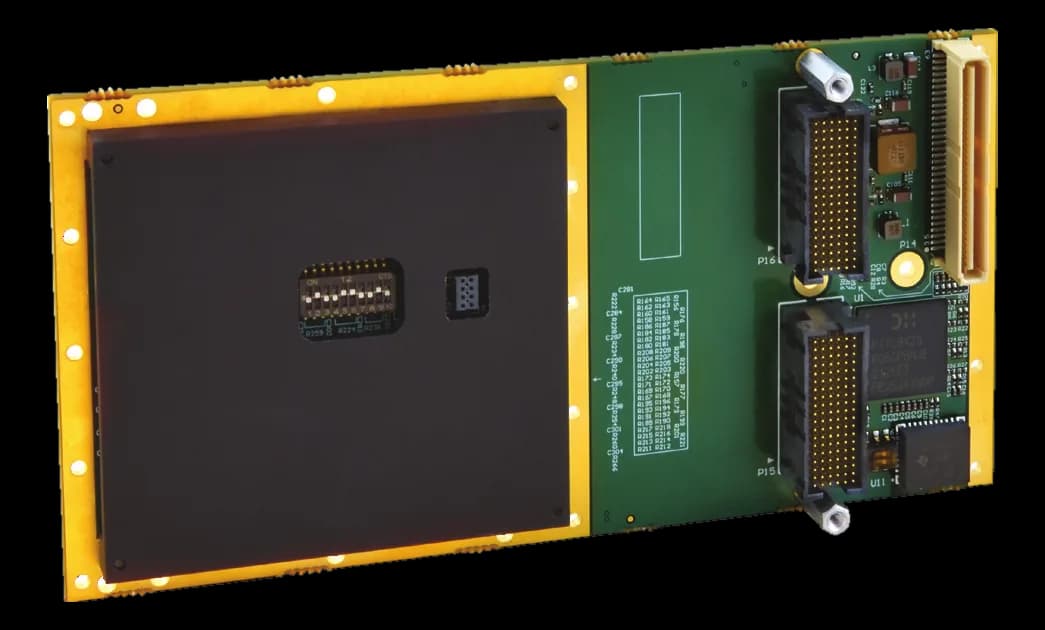

XMC-7A51-AP323Modulo XMC con FPGA Artix-7 e 48 canali digitali TTL
- Produttore
XMC-7A51-AP323 è un modulo mezzanine XMC con FPGA Xilinx Artix-7 riconfigurabile, dedicato all'I/O digitale ad alta densità su schede portanti in sistemi di test, controllo e simulazione.
L'intervallo operativo dichiarato da -40 a 70 °C e lo stoccaggio fino a 100 °C ne consentono l'impiego in ambienti non climatizzati. La sequenza di accensione e il reset di sistema sono failsafe, così da riportare le uscite in uno stato noto.
In sintesi
- 48 canali digitali TTL
- Trigger software o digitale esterno
- Accensione e reset failsafe
Specifiche tecniche
| FPGA / elaborazione | Artix-7 FPGA XC7A050 |
|---|
| Connettori | Connettore N-pin |
|---|---|
| Interfacce seriali | TTL, RS485, and LVDS interface options |
| Altri I/O | Power up and system reset is failsafe |
| Protezioni I/O | Sovratensione(power on · -20V to +40V)Sovratensione(power off · -35V to +55V) |
|---|---|
| Modalità di trigger | Trigger digitale esternoSoftware |
| Standard architetturale | XMC VITA 42/61 |
|---|---|
| Funzione della scheda | FPGA |
| Interfaccia bus | PCIe bus 1 lane Gen 1 interfacePCIe x1, PCIe x4 via PCIe Switch |
| Consumo | 0.1–0.15 W(+5V)1.5–1.81 W(+3.3V) |
|---|
| Dimensioni | 127 × 25.4 × 177.8 mm |
|---|
| Temperatura operativa | -40–70 °C |
|---|---|
| Temperatura di storage | -55–100 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
