PPC2-CW156-ADLPPanel PC 15.6" fanless con frontale IP65 e display 450 cd/m²
- Produttore
- Configurazioni
- 7 configurazioni disponibili

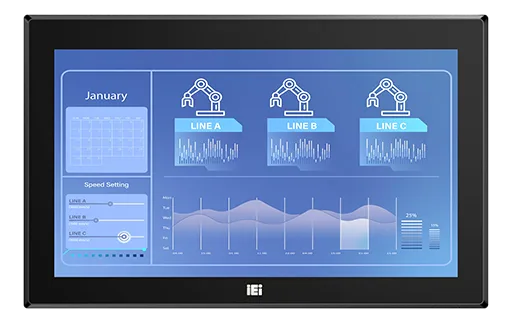

PPC2-CW156-ADLP è un Panel PC industriale con display da 15.6" destinato all'impiego su macchina e nelle linee di produzione, dove è richiesta un'interfaccia operatore con montaggio flessibile: da pannello, rack, VESA, a parete o da tavolo.
Il raffreddamento fanless elimina le ventole e il frontale con grado IP65 protegge dall'ingresso di polvere e acqua. Il display raggiunge 450 cd/m² con rapporto di contrasto 800 e vita della retroilluminazione dichiarata di 50000 h; il telaio in alluminio e metallo pesa 3.89 kg.
La famiglia comprende 7 configurazioni che variano principalmente per generazione di CPU, disponibile in versioni 12ª gen (Alder Lake) e 13ª gen (Raptor Lake). Part number di esempio: PPC2-CW156-ADLP-i3/8G-R11.
In sintesi
- Raffreddamento fanless senza ventole
- Frontale con grado IP65
- Luminosità display 450 cd/m²
- Retroilluminazione dichiarata 50000 h
- RAM LPDDR4x espandibile a 32 GB
Specifiche tecniche
| Classe CPU | Intel Core i3/i5/i7/i9 |
|---|---|
| Generazione CPU | 12ª gen (Alder Lake)13ª gen (Raptor Lake) |
| Processore | 12th/13th Generation Intel® Alder Lake-P & Raptor Lake-P Core™ i7/i5/i3 Processors |
| Frequenza CPU | 4.5–4.8 GHz |
| TDP CPU | 28 W |
| Watchdog | Sì(sec · 1-255) |
| Core CPU | 8–14 |
| Memoria RAM | Dual channel On board LPDDR4× 8G GB(LPDDR4x) |
|---|---|
| Tipo RAM | LPDDR4x |
| RAM massima espandibile | 32 GB |
| Diagonale display | 15.6 ″ |
|---|---|
| Touchscreen | PCAP(USB) |
| Luminosità | 400-599 alta cd/m² |
| Risoluzione | 1920x1080 FHD |
| Rapporto di contrasto | 800:1 |
| Angolo di visione | 178°/178° |
| Pixel pitch | 0.179 x 0.179 mm |
| Colori display | 16.2M |
| Vita retroilluminazione | 50000 hours h |
| Controller touch | EETI EXC 81 SeriesSurface hardness: ≥7H; Projected capacitive type: EETI 80 |
| Uscite video | 1× HDMI |
| Porte Ethernet | 2× LAN (2.5GbE)LAN2: Intel I226-LM 2.5GbE (Intel AMT)LAN1: Intel I226V 2.5GbE |
|---|---|
| Porte USB | 2× USB 3.2 Gen22× USB 3.2 Gen1x12× USB 3.2 Gen11× USB 2.0 |
| Interfacce seriali | 2× RS-232/422/485 (DB9)2× RS-232 (DB9) |
| Altri I/O | 1 x Reset button · 1 x 12V DC Jack · 1 x Power button · 1 x AT/ATX switch |
| Espansione | 1× M.2 M-key 2242 (PCIe Gen4 x4)1× M.2 E-key 2230 (PCIe + USB)1× M.2 M-key 2280 (PCIe Gen4 x4) |
|---|
| Ingresso AC/DC | DC |
|---|---|
| Alimentazione | DC V |
| Consumo | 47.88 W |
| Potenza alimentatore | 84 W |
| Montaggio | VESA MountDesktop / StandWall MountPanel MountRack Mount |
|---|---|
| Dimensioni | 253.3 × 400.1 × 66.25 mm |
| Foro pannello (cutout) | 379.10 × 232.30 mm |
| Peso | 3.89 kg |
| Materiale telaio | alluminio, metallo |
| Colore telaio | Black |
| Grado di protezione IP | Front IP65 |
|---|---|
| Raffreddamento | Fanless |
| Temperatura di storage | -20–60 °C |
| Certificazioni | UKCAFCCCE |
|---|
| Sistemi operativi | Windows 10 IoTLinuxWindows 11 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| PPC2-CW156-ADLP-i3/8G-R11 |
| PPC2-CW156-ADLP-i5/8G-R10 |
| PPC2-CW156-ADLP-i5/8G-R11 |
| PPC2-CW156-ADLP-i7/16G-R11 |
| PPC2-CW156-ADLP-Ri3EC-R11 |
| PPC2-CW156-ADLP-Ri5EC-R11 |
| PPC2-CW156-ADLP-Ri7ED-R11 |
