AFL3-12A-BTPanel PC 12.1" fanless touch pcap con display 500 cd/m² e IP64
- Produttore
- Configurazioni
- 1 configurazioni disponibili

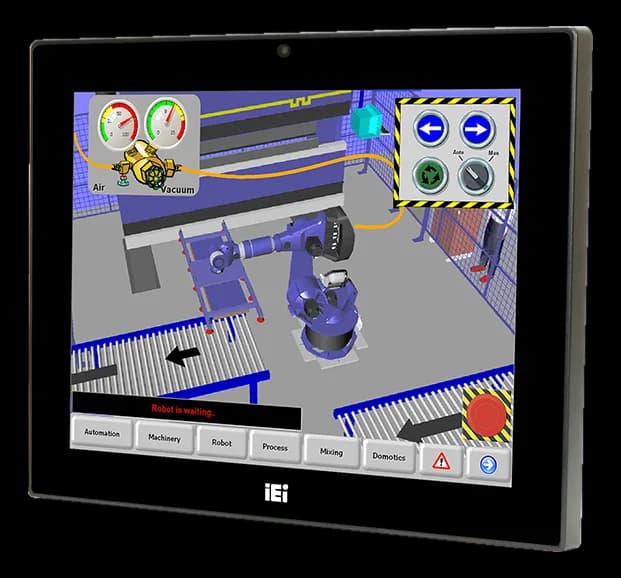

AFL3-12A-BT è un Panel PC industriale con display da 12.1" e touchscreen capacitivo, adatto a impianti di controllo di macchina, automazione e postazioni HMI. Il montaggio è previsto in versione panel, rack, wall, VESA e da tavolo.
Il display raggiunge una luminosità di 500 cd/m² con rapporto di contrasto 700 e pixel pitch di 0.24 mm; la retroilluminazione è dichiarata per 50000 h. Il telaio in plastica pesa 1.92 kg e la temperatura di stoccaggio dichiarata va da -20 a 60 °C.
La fornitura avviene per configurazioni definite della famiglia; part number di esempio: AFL3-12A-BT-J1/R/4G-R17.
In sintesi
- Costruzione fanless senza ventole
- Protezione frontale IP64
- Display capacitivo pcap da 12.1"
- Ingresso DC ad ampio range 9~30 V
- Connettività Wi-Fi integrata
Specifiche tecniche
| Classe CPU | Intel Celeron/Pentium |
|---|---|
| Processore | Intel® Celeron® J1900 (quad core, 2.0 GHz) |
| Frequenza CPU | 2 GHz |
| Core CPU | 4–64 |
| Memoria RAM | One 204-pin 2 GB 1333MHz single-channel(DDR3L) |
|---|---|
| Tipo RAM | DDR3L |
| RAM massima espandibile | 8 GB |
| Storage | 1× 2.5” SATA 3Gb/s HDD bay1× mSATA |
|---|
| Diagonale display | 12.1 ″ |
|---|---|
| Touchscreen | Resistive(alternative · RS-232)Resistive(RS-232) |
| Luminosità | 400-599 alta cd/m² |
| Risoluzione | 1024x768 XGA |
| Rapporto di contrasto | 700:1 |
| Angolo di visione | 160°/140° |
| Pixel pitch | 0.240 (H) x 0.240 (V) mm |
| Colori display | 16.2M |
| Vita retroilluminazione | 50000 (LED backlight panel) h |
| Controller touch | PenMount DMC9000/ EETI EXC3146 |
| Uscite video | 1× DisplayPort |
| Controlli OSD | Software OSD |
| Porte Ethernet | 2× LAN (RJ-45 for GbE LAN)2× PCIe GbE (RTL8111HN-CG) |
|---|---|
| Porte USB | 2× USB 3.2 Gen12× USB 2.02× USB 3.2 Gen1x1 |
| Interfacce seriali | 1× RS-232/422/485 COM (DB-9, RI/5V/12V)1× RS-422/485 COM (DB-9, RI/5V/12V)1× RS-232 COM (RJ-45) |
| Audio | 1× Audio (line-out)Realtek ALC888Sdigital microphoneAMP 3W + 3W (internal speaker) |
| Camera | 2-megapixel with low light function, digital microphone |
| Altri I/O | 1 x Power Button · 1 x Reset button · 1 x AT/ATX switch · 1 x 9-30V lockable power jack |
| Wireless | Wi-Fi |
|---|
| Ingresso AC/DC | DC |
|---|---|
| Alimentazione | 9–30 V |
| Consumo | 42.96 W |
| Montaggio | Panel MountDesktop / StandVESA MountWall MountRack Mount |
|---|---|
| Dimensioni | 304 x 243 x 44 mm |
| Foro pannello (cutout) | 243 × 205 mm |
| Peso | 1.92 kg |
| Materiale telaio | plastica |
| Colore telaio | Black(Black C) |
| Grado di protezione IP | Front IP64 |
|---|---|
| Raffreddamento | Fanless |
| Temperatura di storage | -20–60 °C |
| Certificazioni | CEFCC |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AFL3-12A-BT-J1/R/4G-R17 |
