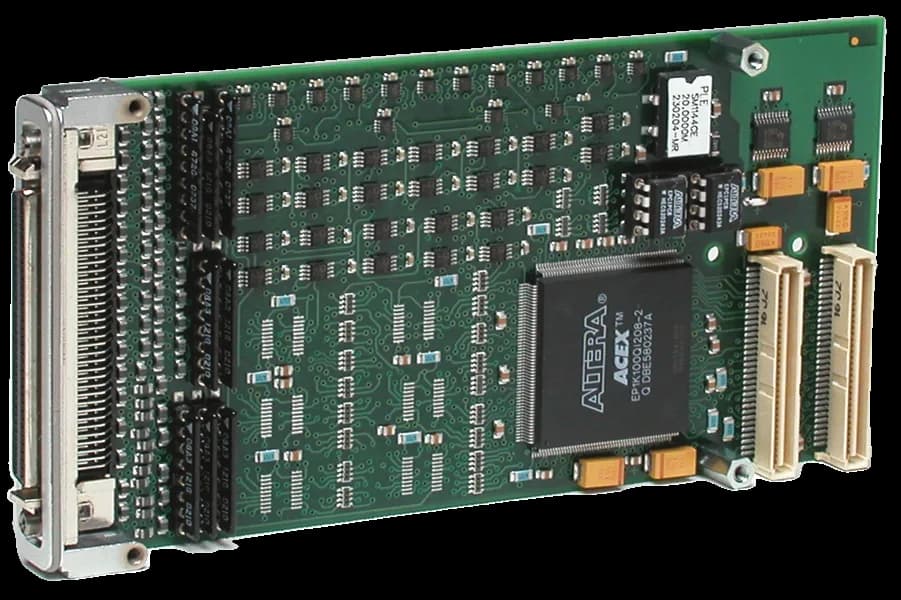

PMC464Modulo PMC con 64 I/O TTL bidirezionali e contatori a 16 bit
- Produttore
PMC464 è un modulo mezzanine PMC che mette 64 linee TTL bidirezionali e quattro contatori sullo stesso slot mezzanine, per il collegamento dei segnali digitali di macchina. Dei canali disponibili, 16 sono programmabili singolarmente mentre gli altri sono configurati su porte a 8 bit. I contatori a 16 bit possono essere accoppiati in due contatori a 32 bit, con clock di scheda a 20MHz e consumo 0.8 W.
In sintesi
- Sessantaquattro linee TTL bidirezionali
- Sedici canali programmabili singolarmente
- Quattro contatori a 16 bit
Specifiche tecniche
| Specifiche di acquisizione | 100nS (debounce disabled)(trigger) |
|---|---|
| Counter | Four 16-bit counters can be configured into two 32-bit counters |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | I/O analogico e digitaleClock / Timing |
| Interfaccia bus | 5V Compliant, 3.3V TolerantPCI BUS INTERFACE |
| Consumo | 0.8 W |
|---|
| Dimensioni | 127 × 25.4 × 177.8 mm |
|---|---|
| Peso | 0.454 kg |
| Temperatura di storage | -55–105 °C |
|---|---|
| MTBF | 1750590 h(MIL-HDBK-217F, notice 2) |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
