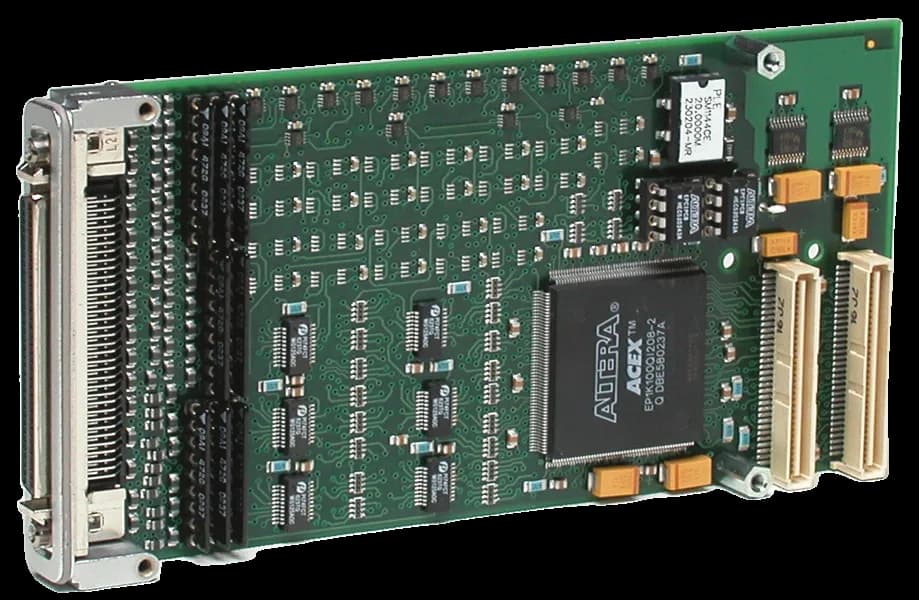

PMC424Modulo PMC con 24 I/O differenziali, 16 TTL e contatori a 16 bit
- Produttore
PMC424 unisce I/O digitale e conteggio sullo stesso modulo mezzanine PMC: 24 linee differenziali bidirezionali e 16 linee TTL, con connettore di campo sul pannello frontale. I canali counter/timer sono quattro a 16 bit, configurabili anche come due contatori a 32 bit, con clock di scheda a 20MHz. Il peso del modulo è 0.227 kg e il consumo è 1.08 W.
In sintesi
- Ventiquattro linee differenziali bidirezionali
- Sedici linee TTL bidirezionali
- Quattro contatori a 16 bit
Specifiche tecniche
| Specifiche di acquisizione | 100nS (debounce disabled)(trigger) |
|---|
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | I/O analogico e digitaleClock / Timing |
| Interfaccia bus | 5V Compliant, 3.3V TolerantPCI BUS INTERFACE |
| Consumo | 1.08 W |
|---|
| Dimensioni | 127 × 25.4 × 177.8 mm |
|---|---|
| Peso | 0.227 kg |
| Temperatura operativa | −40~85(opzionale) |
|---|---|
| Temperatura di storage | -55–105 °C |
| MTBF | 1596123 h(MIL-HDBK-217F, notice 2) |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
