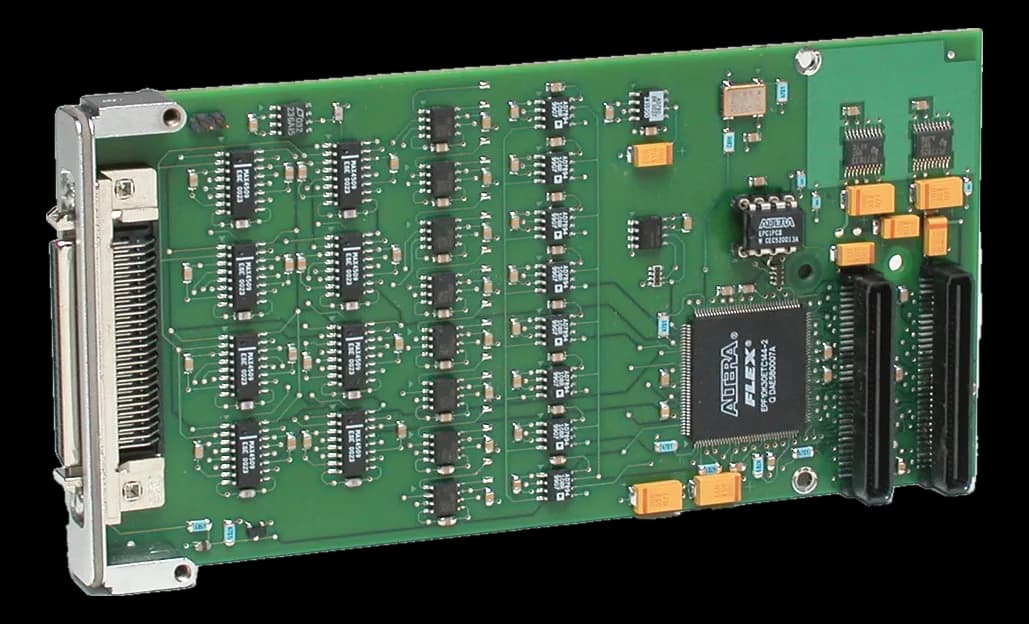

PMC341Modulo PMC di acquisizione a 14 bit con sample and hold simultaneo
- Produttore
PMC341 è un modulo mezzanine PMC di acquisizione analogica con sample and hold simultaneo: i canali vengono campionati nello stesso istante, condizione necessaria quando i segnali vanno confrontati in fase.
Gli ingressi sono 16 differenziali con convertitore a 14 bit e connettore di campo sul pannello frontale. La conversione parte da timer interno, trigger esterno o comando software; il peso del modulo è 0.454 kg.
In sintesi
- Sedici ingressi differenziali sul modulo
- Campionamento simultaneo dei canali
- Trigger interno esterno o software
Specifiche tecniche
| Memoria RAM | 512 sample FIFO buffer |
|---|
| Protezioni I/O | Sovratensione(power on · ±25V)Sovratensione(power off · ±40V) |
|---|---|
| Modalità di trigger | Trigger digitale esternoSoftwareTimer interno |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | I/O analogico e digitale |
| Interfaccia bus | 5V Compliant, 3.3V Tolerant |
| Consumo | 1.2 W |
|---|
| Dimensioni | 330.2 × 76.2 × 304.8 mm |
|---|---|
| Peso | 0.454 kg |
| Temperatura di storage | -55–100 °C |
|---|---|
| MTBF | 2943878 h(MIL-HDBK-217F, notice 2) |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
