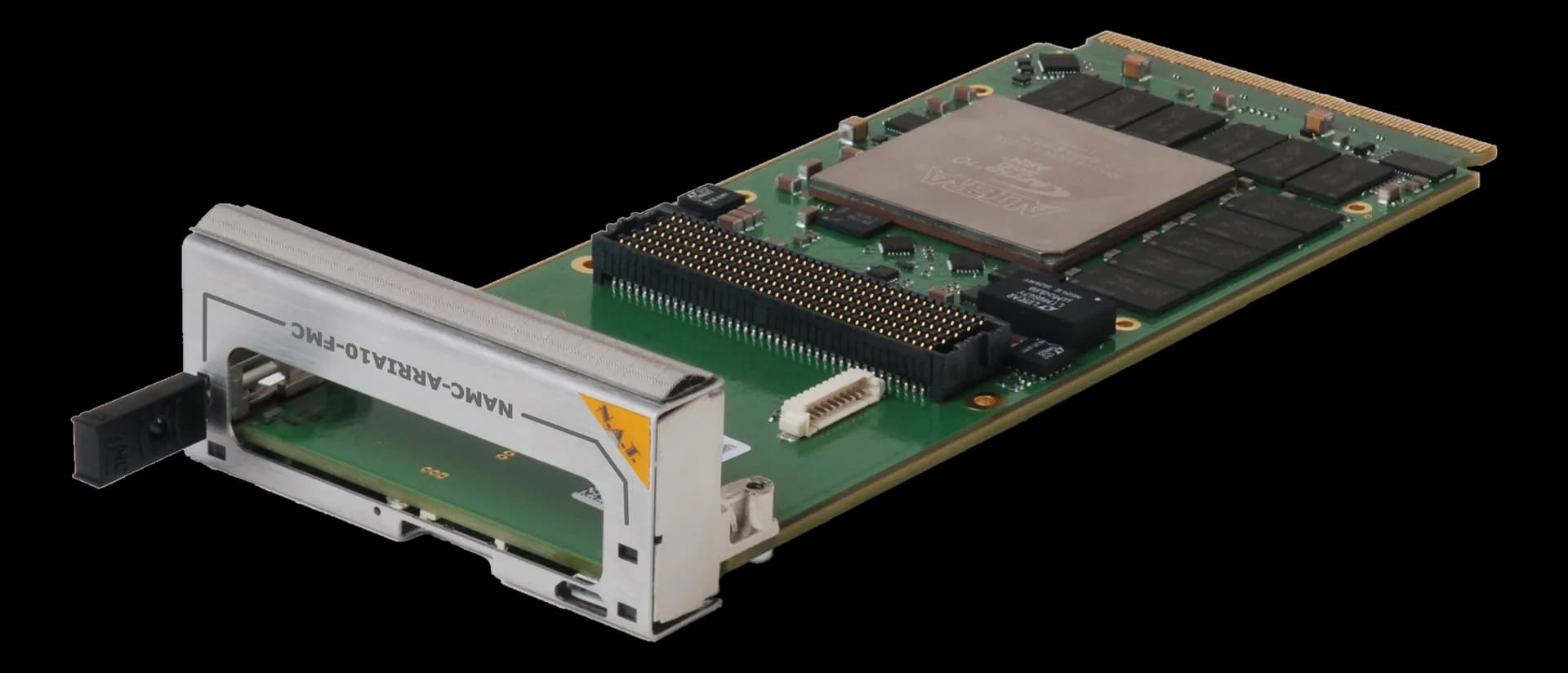

NAMC-ARRIA10-FMCModulo AMC mid-size con FPGA Arria-10 e sito mezzanine FMC

Produttore
Configurazioni: 3 configurazioni disponibili

NAMC-ARRIA10-FMC è una scheda AMC a logica programmabile per shelf MicroTCA: l'FPGA Arria-10 tratta il segnale a bordo e il sito mezzanine FMC rende sostituibile l'interfaccia verso il campo senza cambiare la portante.

Il collegamento verso il backplane avviene su PCI Express, mentre la gestione del modulo è affidata a un Module Management Controller. La variante SX aggiunge un processore ARM Cortex-A9 dual core fino a 1.5 GHz, per far convivere logica programmabile e software applicativo sulla stessa scheda; la memoria DDR4 prevede il supporto ECC.

In sintesi

Memoria DDR4 espandibile a 16 GB
Accesso JTAG tramite USB
Formato single mid-size

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

Processore	CPU (SX variant only): Dual core ARM Cortex A9, up to 1.5GHz

Tipo RAM	DDR4
Supporto ECC	Sì
RAM massima espandibile	16 GB

Porte Ethernet	Dual 1GbE connect8× MLVDS trigger lines
Altri I/O	USB to JTAG

Funzione della scheda	FPGA
Standard architetturale	AMC
Interfaccia bus	Peripheral Component Interconnect (Express)
Gestione IPMI	Module Management Controller

Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
