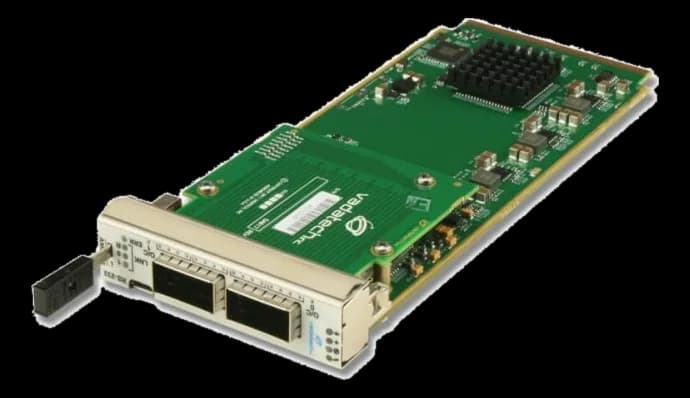

AMC113Modulo AMC.1 di espansione bus PCIe su doppia QSFP+
- Produttore
AMC113 estende il bus di I/O di uno shelf MicroTCA verso l'esterno: il traffico PCIe viene portato su due porte QSFP+ del pannello frontale, con cavo in rame o in fibra, così da collegare chassis di espansione o sottosistemi remoti senza cambiare la topologia interna.
Il modulo è conforme ad AMC.1, assorbe 5 W al massimo con cavo QSFP e dichiara un MTBF di 491.000 ore in versione rame. La temperatura di stoccaggio va da -40 a 90 °C e il supporto software copre Linux, Windows, Solaris e VxWorks.
In sintesi
- Porta RS-232 di gestione sul pannello frontale
- Transceiver QSFP+ montati in fabbrica su richiesta
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| Funzione della scheda | I/O |
|---|---|
| Standard architetturale | AMC.1AMC |
| Interfaccia bus | 0 = PCIe x4 (ports 4-7); 1 = PCIe x8 (ports 4-11)Dual QSFP+, RS-232x4 or x8 |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 5 W |
|---|
| Dimensioni | 73.5 × 181.5 mm |
|---|
| Temperatura di storage | -40–90 °C |
|---|---|
| MTBF | 491000 h |
| Certificazioni | FCCCEUL |
|---|
| Sistemi operativi | LinuxWindowsSolarisVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
