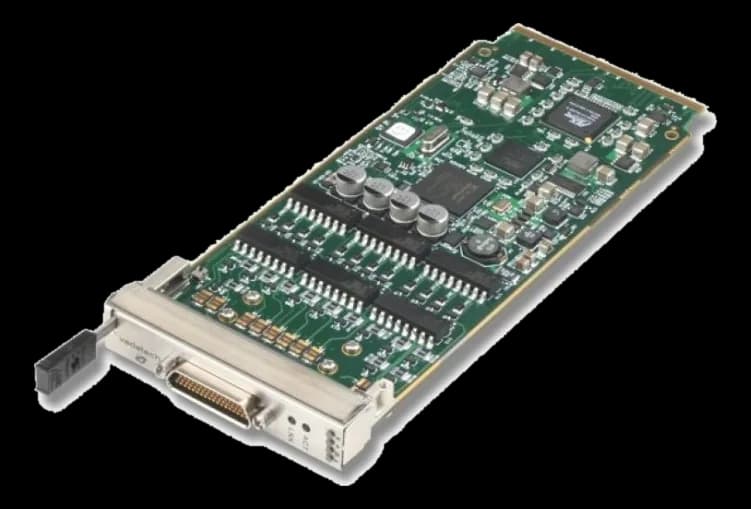

AMC092Modulo AMC.1 con 24 uscite optoisolate current source e sink
- Produttore
AMC092 porta 24 uscite otticamente isolate su un modulo AMC.1 per shelf MicroTCA: dodici uscite lavorano come current source sulla tensione di uscita isolata e dodici come current sink, per pilotare direttamente attuatori e relè di campo.
L'alimentazione di ingresso accetta da 10 a 38 V con picco a 45 V per 500 ms e il segnale PODO è collegato alla tensione aeronautica di 28 V. Il consumo del modulo è di 3,5 W, l'MTBF dichiarato di 242.000 ore e la temperatura di stoccaggio va da -40 a 90 °C.
In sintesi
- Protezione contro sovratensioni e transitori
- Uscite commutabili con una singola scrittura
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| Funzione della scheda | I/O |
|---|---|
| Standard architetturale | AMC.1AMC |
| Interfaccia bus | x451-Pin Micro DIN |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 3.5 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–90 °C |
|---|---|
| MTBF | 242000 h |
| Certificazioni | FCCCEUL |
|---|
| Sistemi operativi | LinuxWindowsSolarisVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
