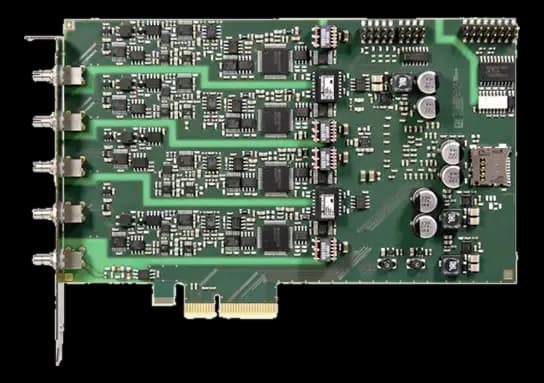

APCIe-3660-4Scheda PCI Express a 4 canali con ADC 24 bit e campionamento simultaneo
- Produttore
APCIe-3660-4 è una scheda di acquisizione dati per slot PCI Express, pensata per la misura di segnali dinamici come vibrazioni e grandezze acustiche, dove tutti i canali devono essere letti nello stesso istante.
Il tratto che la distingue dalle altre schede di acquisizione a catalogo è la frequenza di campionamento, regolabile fra 125 e 4000 kSps, unita a ingressi differenziali protetti contro le sovratensioni. Il collegamento avviene su connettori SMB; la scheda misura 168 × 99 mm e pesa 0,16 kg.
In sintesi
- Campionamento simultaneo su tutti i canali
- Isolamento galvanico verso il bus
- Temperatura di stoccaggio da -20 a 85 °C
- Driver per Windows e Linux
Specifiche tecniche
| I/O digitale | 4 inputs 4 outputs |
|---|---|
| Connettori | SMBD-Sub(male)Connettore N-pin(16-pol. Pfostenstecker (digitale E/A))Pin header(16-pin header (digital I/O)) |
| Canali | 4 channel |
|---|---|
| Risoluzione ADC | 24-bit resolution (sampling frequencies of 2 MHz and 4 MHz: 23-bit resolution) bit |
| Frequenza di campionamento | 125–4000 kSps |
| Range ingresso analogico | ±10 V±1 V |
| Campionamento simultaneo | Sì |
| Specifiche di acquisizione | Ingresso trigger 24 V (connettore SMB)±10 V / ±1 V(range)4 ingressi SE/differenziali (SMB), acquisizione simultanea su tutti i canali; sorgente di corrente IEPE per canale (4 mA, fino a 26 V)(misc)single-ended or differential(logic levels)x1, x10 (software-selectable)(accuracy) |
| Isolamento & segnale | Differential |
| Isolation | Sì |
| Tensione di isolamento | entre les canaux analogiques et vis-à-vis du PC (1000 V)(ch sys) |
| Protezioni I/O | Sovratensione |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | Carte PCI Express 4 voiesDMA, I/O, IRQ |
| Dimensioni | 168 × 99 mm |
|---|---|
| Peso | 0.16 kg |
| Temperatura operativa | -20–85 °C |
|---|---|
| Temperatura di storage | -20–85 °C |
| Sistemi operativi | WindowsLinux |
|---|---|
| Driver & SDK | Linux; driver firmati 32/64 bit per Windows 11/10/7 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
