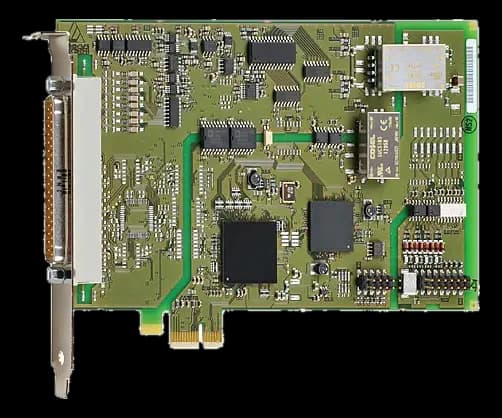

APCIe-3021-4Scheda di acquisizione analogica PCI Express a 4 ingressi
- Produttore
APCIe-3021-4 è una scheda di acquisizione dati analogica per slot PCI Express, destinata alla misura di tensioni su banchi di collaudo e sistemi di prova basati su PC.
Appartiene alla serie APCIe-3021, le cui versioni si distinguono per il numero di ingressi analogici disponibili a bordo.
In sintesi
- Quattro ingressi analogici single-ended
- Due ingressi differenziali in alternativa
- Formato scheda PCI Express
Specifiche tecniche
| I/O digitale | 4× DI isolati + 4× DO isolati (high-side 24 V, 65 mA) |
|---|---|
| Connettori | D-Sub |
| Canali | 4 |
|---|---|
| Risoluzione ADC | 16 |
| Frequenza di campionamento | 100 |
| Range ingresso analogico | 0-2 V0-1 V±2 V±1 V0-10 V±10 V0-5 V±5 V |
| Specifiche di acquisizione | Ingressi: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V (0(4)-20 mA opzionale), programmabili via software per canale(range)Guadagno PGA ×1/×2/×5/×10 programmabile via software per canale(misc) |
| Isolation | Sì |
| Tensione di isolamento | 500 V (opto, PC-periferia; I/O digitali 1000 V) |
| Funzione della scheda | Acquisizione analogica |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express 1.0a (slot x1/x4/x8/x16) |
| Dimensioni | 168 × 99 |
|---|
| Temperatura operativa | 0–60 °C |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
