APCIe-3121-16-4Scheda PCI Express con 16 ingressi analogici e 4 uscite in tensione
- Produttore

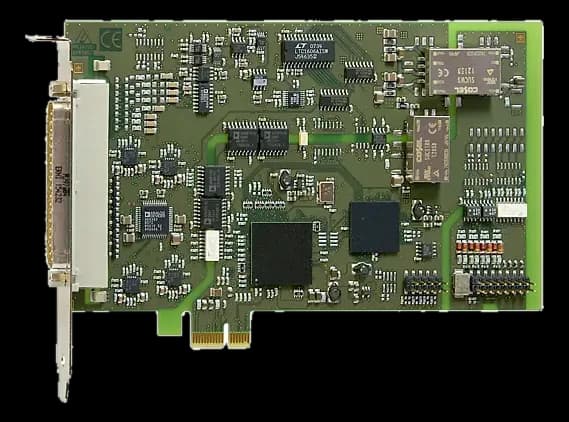

APCIe-3121-16-4 è una scheda di I/O analogico per slot PCI Express, usata nei banchi di misura e nei sistemi di prova basati su PC industriale.
La frequenza di acquisizione raggiunge 100 kHz e il filtro di ingresso limita la banda a 159 kHz. Gli ingressi possono essere impiegati anche in modo differenziale, quando serve reiezione di modo comune.
In sintesi
- Uscite in tensione ±10 V
- Trigger software o esterno
- Opzione di uscita in corrente
Specifiche tecniche
| I/O digitale | 4× DI isolati + 4× DO isolati (high-side 24 V, 65 mA) |
|---|---|
| Connettori | D-Sub |
| Canali | 16 |
|---|---|
| Risoluzione ADC | 16 |
| Frequenza di campionamento | 100 |
| Range ingresso analogico | ±10 V0-5 V±5 V0-2 V0-1 V±2 V±1 V0-10 V |
| Risoluzione DAC | 16 bit (15 bit uscite in corrente) |
| Range uscita analogica | 0-10 V±10 V |
| Specifiche di acquisizione | Ingressi: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V (0(4)-20 mA opzionale), programmabili via software per canale(range) |
| Isolation | Sì |
| Tensione di isolamento | 500 V (opto, PC-periferia; I/O digitali 1000 V) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express 1.0a (slot x1/x4/x8/x16) |
| Dimensioni | 168 × 99 |
|---|
| Temperatura operativa | 0–60 °C |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
