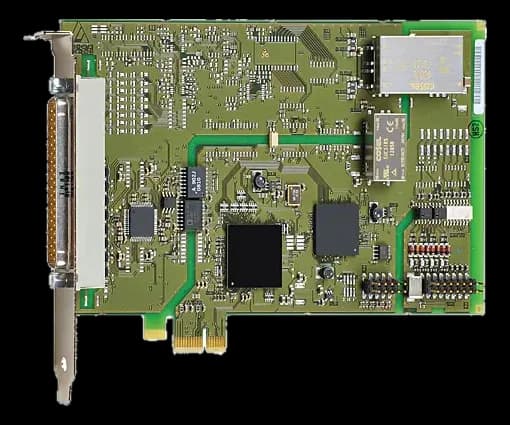

APCIe-3521-8Scheda PCI Express con 8 uscite analogiche a 16 bit optoisolate
- Produttore
APCIe-3521-8 è una scheda di uscita analogica per slot PCI Express, usata per generare riferimenti e comandi verso azionamenti e strumenti. La scheda misura 168 × 99 mm.
Le uscite sono separate dal bus con 500 V di isolamento e coprono gli intervalli 0-10 V e ±10 V, commutabili via software. A bordo trovano posto anche ingressi e uscite digitali a 24 V.
In sintesi
- Due timer, uno usabile come watchdog
- Corrente di uscita massima ±5 mA
- Opzione di uscita in corrente
Specifiche tecniche
| I/O digitale | 4× DI isolati + 4× DO isolati (high-side 24 V, 65 mA) |
|---|---|
| Connettori | D-Sub(male · front) |
| Canali | 8 channel |
|---|---|
| Counter | 2 timers, dont 1 utilisable comme watchdog |
| Risoluzione DAC | 16 bit (15 bit uscite in corrente) |
| Range uscita analogica | 0-10 V±10 V |
| Isolation | Sì |
| Tensione di isolamento | 500 V via opto-coupleur |
| Protezioni I/O | Sovratensione(± 15 V) |
| Funzione della scheda | Acquisizione analogica |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | Slot PCI Express x1/x4/x8/x16PCI Express 1.0a |
| Dimensioni | 168 × 99 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|
| Certificazioni | IEC 61010-1 |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
