Blade e Moduli MicroTCA (MTCA.0)

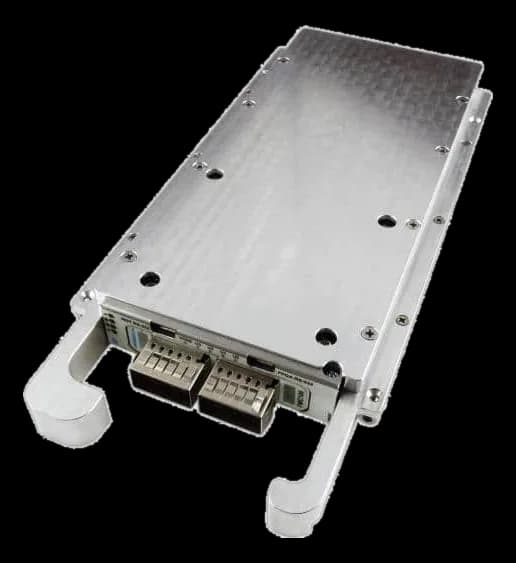

AMC527Carrier FPGA AMC mid-size per schede FMC con Virtex-7
- Produttore
AMC527 è un carrier per una scheda FMC secondo VITA-57, in formato modulo singolo mid-size conforme ad AMC.0, con le porte AMC instradate verso la logica programmabile e il protocollo di backplane deciso dal firmware.
La memoria comprende un banco quadruplo QDR-II+ da 576 Mb e 1 GB di DDR3, mentre il clock può essere interno, esterno o prelevato dal backplane tramite PLL wideband. Il carrier assorbe circa 30 W senza mezzanine, esiste anche in versione a raffreddamento per conduzione e ha temperatura di stoccaggio da -40 a 85 °C.
In sintesi
- Quattro LED definibili dall'utente
- Sistema operativo di riferimento Linux
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx Virtex-7 690T FPGA in FFG-1761 package |
|---|
| Memoria RAM | Quad bank QDR-II+ memory (576 Mb total) and 1GB DDR3 GB |
|---|---|
| Tipo RAM | DDR3 |
| Porte Ethernet | Dual GbE via FPGA |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single mid-size |
| Interfaccia bus | Front panel FMC, MGT RS-232, CPU RS-232 |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 30 W |
|---|
| Rugged / conformal coating | Humiseal 1A33 Polyurethane (Optional); Humiseal 1B31 Acrylic (Optional)(Humiseal 1A33/1B31) |
|---|---|
| Dimensioni | 73.5 × 180.6 mm |
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | Linux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
