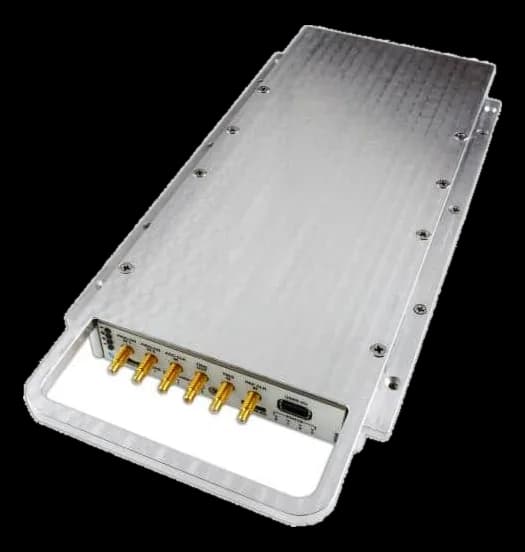

AMC526Modulo AMC con doppio ADC a 12 bit e 2,6 GSPS
- Produttore
AMC526 mette due convertitori AD9625 a 12 bit e 2,6 GSPS davanti a un FPGA Xilinx Virtex-7, in un modulo singolo mid-size adatto all'acquisizione diretta in radiofrequenza.
La memoria di lavoro è un banco quadruplo QDR-II+ da 576 Mb affiancato da 1 Gb di DDR3, mentre il clock può arrivare dall'interno, dall'esterno o dal backplane grazie a un PLL wideband a bordo. Il consumo tipico è di 40 W e dipende dal firmware caricato; la temperatura di stoccaggio va da -40 a 85 °C.
In sintesi
- Porte AMC instradate verso la logica programmabile
- Cinque LED di stato generale a bordo
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx Virtex-7 690T FPGA in FFG-1761 package |
|---|
| Memoria RAM | Quad bank QDR-II+ memory (576 Mb total) and 1Gb DDR3 GB |
|---|---|
| Tipo RAM | DDR3 |
| Porte Ethernet | Dual GbE |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single mid-size |
| Interfaccia bus | Dual x4 via FPGA to AMC or x8Front panel ADC, CLK/TRIGIN, MGT RS-232, |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 40 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | FCCULCE |
|---|
| Sistemi operativi | Linux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
