Blade e Moduli MicroTCA (MTCA.0)

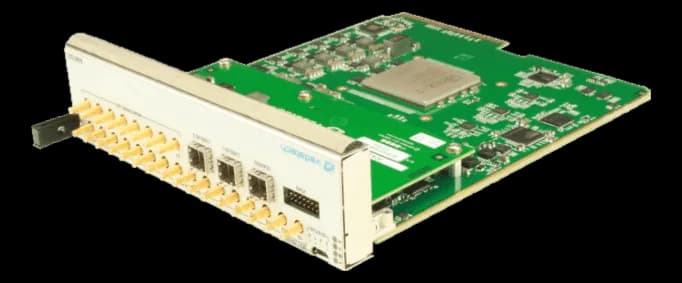

AMC521Modulo AMC di acquisizione a sedici canali ADC da 250 MSPS
- Produttore
AMC521 porta sedici canali di conversione TI ADS42JB69 a 16 bit e 250 MSPS su un modulo doppio full-size, con i dati che raggiungono l'FPGA Virtex-7 tramite interfaccia JESD204B e ingressi analogici su connettori SSMC.
La catena di clock usa un jitter cleaner con doppio PLL e dichiara 88 fs di jitter RMS, mentre 24 linee LVDS restano a disposizione per clock, trigger e I/O generico. Il consumo va da 25 a 50 W secondo l'applicazione e la temperatura di stoccaggio va da -40 a 85 °C.
In sintesi
- Quattro LED definibili dall'utente
- Compatibile con shelf MicroTCA.0 e MicroTCA.1
- Estrazione a caldo con maniglia dedicata
Specifiche tecniche
| FPGA / elaborazione | Virtex-7 FPGA 415T or 690T in FFG1158 |
|---|
| Connettori | SSMC |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMCAMC.4AMC.1AMC.2 |
| Formato modulo | Double full-size |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 25–50 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
