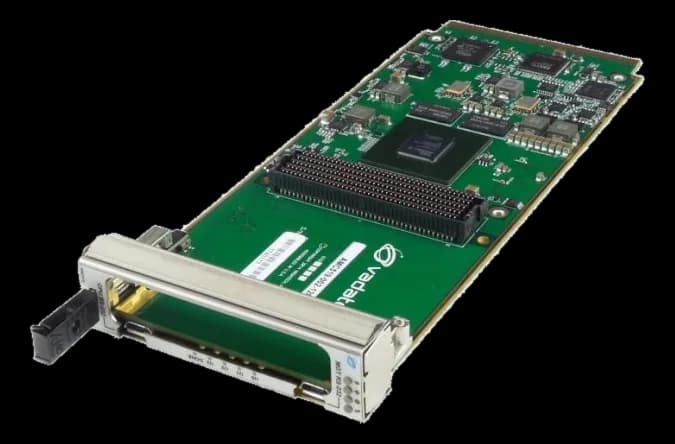

AMC519Carrier FPGA AMC mid-size con Xilinx Artix-7 e FMC
- Produttore
AMC519 è la versione più contenuta dei carrier per schede FMC della serie: FPGA Xilinx Artix-7, due banchi di DDR3 a 16 bit e una sola linea PCIe o SRIO verso il backplane, instradata dalla logica programmabile.
Le porte AMC 0 e 1 portano la Gigabit Ethernet all'FPGA, mentre le porte 4 e 8 seguono AMC.1, AMC.2 e AMC.4 con protocollo deciso dal firmware. Il carrier assorbe circa 8 W senza mezzanine e la temperatura di stoccaggio va da -40 a 85 °C.
In sintesi
- Quattro LED definibili dall'utente
- Trattamento conforme opzionale sulla scheda
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| Memoria RAM | Dual banks of DDR3 (16-bit each) |
|---|---|
| Tipo RAM | DDR3 |
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single mid-size |
| Interfaccia bus | x1 lane via FPGA to AMCFront panel FMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 8 W |
|---|
| Rugged / conformal coating | Humiseal 1A33 Polyurethane (Optional); Humiseal 1B31 Acrylic (Optional)(Humiseal 1A33/1B31) |
|---|---|
| Dimensioni | 73.5 × 180.6 mm |
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | LinuxWindowsVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
