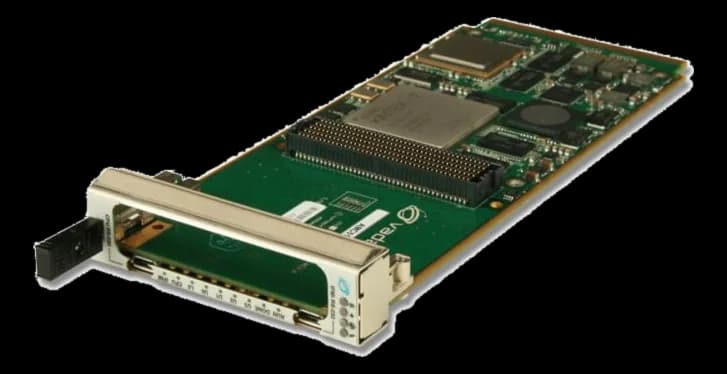

AMC517Carrier FPGA AMC mid-size con Xilinx Kintex-7 e FMC
- Produttore
AMC517 è un carrier per schede FMC in formato modulo singolo mid-size, con opzione full-size, costruito attorno a un FPGA Xilinx Kintex-7 410T e due canali DDR3 a 64 e a 16 bit.
Il clock passa da un jitter cleaner a bordo, mentre verso il backplane il modulo espone doppia 10 GbE dall'FPGA e doppia Gigabit dal processore. Il carrier assorbe circa 16 W senza mezzanine e la temperatura di stoccaggio va da -40 a 85 °C; il supporto software copre Linux, VxWorks e Windows.
In sintesi
- Quattro LED definibili dall'utente
- CPU QorIQ opzionale per caricare il firmware
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx Kintex-7 410T FPGA in FFG-900 package |
|---|
| Memoria RAM | 0 = None; 2 = 2 GB + 512 MB2 canali DDR3 (64-bit e 16-bit) |
|---|---|
| Tipo RAM | DDR3 |
| Porte Ethernet | Dual 10GbE via FPGA and Dual 1000-BaseBX from PPC |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single mid-sizeSingle full-size(opzionale) |
| Interfaccia bus | Front panel FMCDual x4 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 16 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | WindowsLinuxVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
