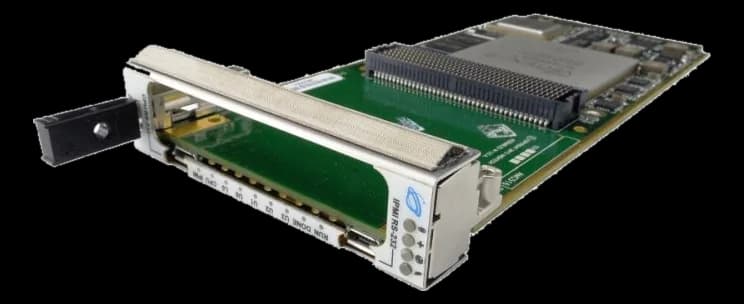

AMC516Carrier FPGA AMC per FMC con Virtex-7 e CPU opzionale
- Produttore
AMC516 è un carrier per schede FMC secondo VITA 57 basato su FPGA Xilinx Virtex-7 690T, con due banchi di DDR3 e le porte AMC dalla 12 alla 20 instradate verso la logica programmabile.
In opzione può montare una CPU QorIQ P2040 quad core a 1,2 GHz con flash di boot e scheda SD, così da caricare il firmware in autonomia. Il carrier assorbe circa 20 W senza mezzanine e la temperatura di stoccaggio va da -40 a 85 °C; il supporto software copre Linux, VxWorks e Windows.
In sintesi
- Cinque LED di stato generale a bordo
- Seriali RS-232 separate per FPGA e CPU
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| Memoria RAM | 0 = None; 1 = Reserved; 2 = 2 GB + 128 MB2× banks of DDR3 (64-bit and 16-bit) |
|---|---|
| Tipo RAM | DDR3 |
| Porte Ethernet | Dual 10 GbE via FPGA and Dual 1000-BaseBX from PPC |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single mid-size |
| Interfaccia bus | Front panel FMC, MGT RS-232, CPU RS-232Dual x4 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 20 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | CEULFCC |
|---|
| Sistemi operativi | LinuxWindowsVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
