Blade e Moduli MicroTCA (MTCA.0)

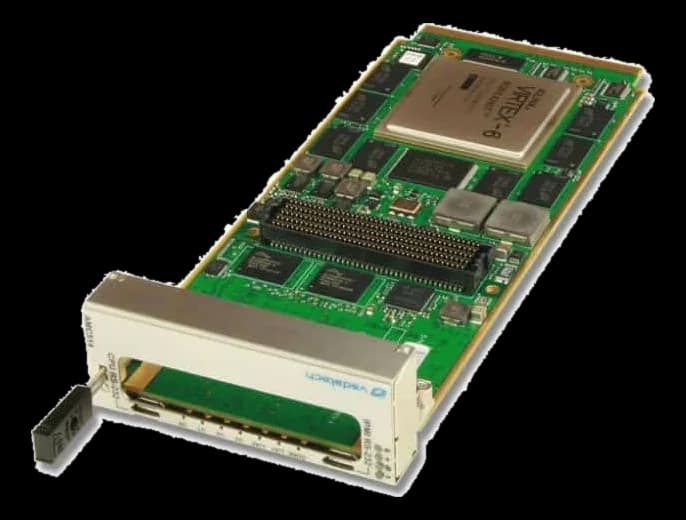

AMC514Carrier FPGA AMC full-size con Xilinx Virtex-6 e slot FMC
- Produttore
AMC514 è un carrier per schede FMC basato su FPGA Xilinx Virtex-6, con quattro banchi di DDR3 a 32 bit e un PLL moltiplicatore e divisore con jitter cleaner per la distribuzione del clock.
Un processore PowerPC QorIQ opzionale a 800 MHz può occuparsi del caricamento del firmware e della gestione locale, con doppia Gigabit Ethernet 1000-BaseBX verso il backplane. Il carrier assorbe circa 40 W senza mezzanine, è dichiarato conforme RoHS e ha temperatura di stoccaggio da -40 a 85 °C.
In sintesi
- Otto LED definibili dall'utente
- Supporto Linux VxWorks e Windows
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx Virtex-6 FPGA in FF1759 package |
|---|
| Memoria RAM | 0 = No Memory; 1 = 512 MB per bank (2 GB total); 2 = 1 GB per bank (4 GB total)4 banchi DDR3 (32-bit) |
|---|---|
| Tipo RAM | DDR3 |
| Porte Ethernet | Dual 1000-BaseBX from PPC or FPGA |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single full-size |
| Interfaccia bus | Front panel FMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 40 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | FCCCERoHSUL |
|---|
| Sistemi operativi | LinuxWindowsVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
