Blade e Moduli MicroTCA (MTCA.0)

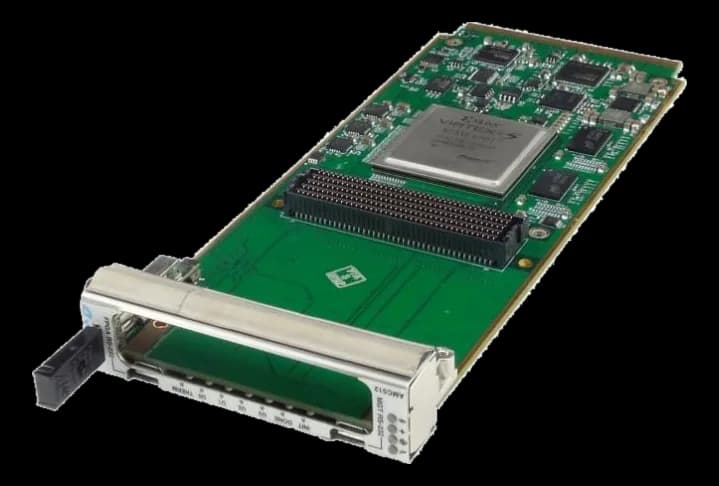

AMC512Carrier FPGA AMC full-size con slot FMC e Virtex-5
- Produttore
AMC512 è un carrier per schede FMC costruito attorno a un FPGA Xilinx Virtex-5, con due banchi di DDR2 a 32 bit per un totale di 512 MB destinati all'elaborazione dei dati della mezzanine.
Il protocollo verso il backplane è deciso dal firmware, con conformità AMC.1, AMC.2 e AMC.4, mentre il pannello frontale espone la FMC e due seriali separate per la gestione e per l'FPGA. Il carrier assorbe circa 20 W senza mezzanine e la temperatura di stoccaggio va da -40 a 85 °C.
In sintesi
- Quattro LED definibili dall'utente
- Trattamento conforme opzionale sulla scheda
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| Memoria RAM | Up to 512 MB GBdual bank of DDR2 memory (32-bit wide) for a total of 512MB GB |
|---|---|
| Tipo RAM | DDR2 |
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single full-size |
| Interfaccia bus | x4 (if the x8 PCIe is not used)x4 or x8Front panel FMC, IPMI RS-232, FPGA RS-232 |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 20 W |
|---|
| Rugged / conformal coating | Humiseal 1A33 Polyurethane (Optional); Humiseal 1B31 Acrylic (Optional)(Humiseal 1A33/1B31) |
|---|---|
| Dimensioni | 73.5 × 180.6 mm |
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
