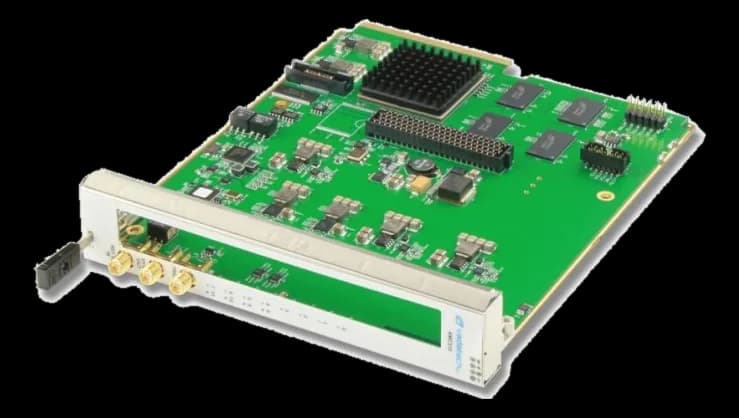

AMC510Carrier FPGA AMC doppia larghezza con Xilinx Virtex-5
- Produttore
AMC510 è un carrier FPGA a doppia larghezza e altezza piena, costruito attorno a dispositivi Xilinx Virtex-5 e programmabile come AMC.1, AMC.2 o AMC.4: è il firmware, non l'hardware, a decidere il protocollo verso il backplane.
A bordo trovano posto memoria QDR-II, un PLL moltiplicatore e divisore con jitter cleaner e un clock esterno con trigger di ingresso e uscita, portato su tre connettori SMB frontali. Il carrier assorbe 10 W senza la mezzanine e la temperatura di stoccaggio va da -40 a 90 °C.
In sintesi
- Dodici LED definibili dall'utente
- Supporto Linux Windows Solaris e VxWorks
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx FGPA Virtex-5 Devices |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.4AMC.1AMC.2AMC |
| Interfaccia bus | 3× SMB style |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 10 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–90 °C |
|---|
| Certificazioni | FCCCEUL |
|---|
| Sistemi operativi | LinuxWindowsSolarisVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
