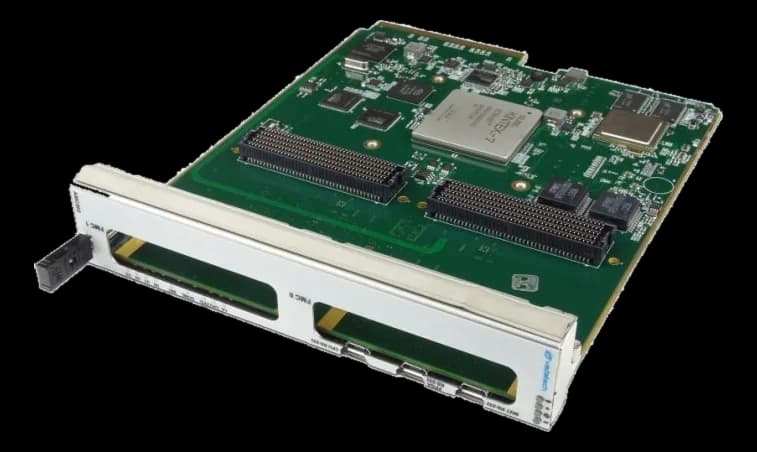

AMC502Carrier FPGA AMC con FMC e CPU ARM quad core i.MX6
- Produttore
AMC502 è un carrier FPGA in formato AMC che ospita una scheda FMC e affianca alla logica programmabile una CPU ARM quad core i.MX6 a 1 GHz, utile per la gestione locale della scheda e per il caricamento del firmware.
Il modulo è programmabile come AMC.1, AMC.2 o AMC.4: il protocollo verso il backplane lo decide il firmware, non l'hardware, e questo rende la stessa scheda riusabile su shelf con fabric diversi. Il pannello frontale espone la connettività FMC e tre seriali RS-232 separate per gestione, FPGA e CPU. Il consumo dichiarato è di 20 W e la temperatura di stoccaggio va da -40 a 85 °C.
In sintesi
- Gestione conforme a IPMI 2.0
- LED di debug definibile dall'utente
- Supporto Linux VxWorks e Windows
- Certificazioni CE FCC e UL dichiarate
Specifiche tecniche
| FPGA / elaborazione | Xilinx Kintex-7 FPGA (XC7K420T) in a FFG1156 package |
|---|---|
| Processore | The iMX6 CPU is a quad core ARM processor at 1GHz |
| Porte Ethernet | on-board crystal-referenced clock source to provide at least 125MHz as GTX reference inputs for PCIe, SRIO and GbE |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Double mid-size |
| Interfaccia bus | Single FMC Slot; Front panel dual FMC, IPMI RS-232, FPGA RS-232, CPU RS-232Dual x4 or x8 PCIe Gen2 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 20 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | WindowsVxWorksLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
