Blade S-MAXArmadio rack 19″ per server ad alta densità con unità verticali aggiuntive

Produttore

Blade S-MAX è l'armadio da pavimento dei data center che alloggiano server ad alta densità, dove il cablaggio e le canaline di alimentazione competono con lo spazio utile.

Oltre alle tradizionali unità 19″ orizzontali mette a disposizione 6 o 8 unità verticali aggiuntive secondo la versione, più uno spazio dedicato nella copertura superiore per le canaline di alimentazione: un 42U in esecuzione tradizionale arriva così a 50 unità complessive. La struttura regge 1300 Kg statici uniformemente distribuiti; le porte ventilate hanno apertura a 180°, maniglia basculante e chiusura a tre punti,.

Richiedi informazioni Specifiche complete ↓

Dati tecnici

Caratteristiche

Struttura del telaio composta da 2 intelaiature terminali e 4 montanti verticali
Portata statica fino a 1300 Kg uniformemente distribuiti
Montanti a rack 19" anteriori regolabili e posteriori conformi alle normative IEC60297 con canalizzazione laterale 50 mm per passaggio cavi o utilizzo unità verticali
Copertura superiore ventilata con 6 aree passacavo laterali e 1 posteriore
Porta anteriore in metallo ventilata (81%) reversibile con display temperatura e sonda, maniglia basculante, serratura automatica e chiusura a tre punti
Porta posteriore doppia ventilata con maniglia basculante, serratura automatica e chiusura a tre punti
Apertura porte 180°
Pannelli laterali facilmente rimovibili con chiusura di sicurezza all’interno dell’armadio
Unità aggiuntive verticali laterali
Fondo aperto per un comodo passaggio cavi e predisposto per montaggio pannelli di chiusura
Piedini regolabili in altezza
Ruote con portata 250 Kg opzionali
Versioni “additional bay” predisposte per l’accoppiamento
Fornito di set completo cavi di messa a terra in conformità alla normativa EN 60950

Finiture

I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.

RAL 7016Grigio antracite
RAL 9005Nero intenso

Specifiche tecniche

Unità rack	47 U42 U

Materiale telaio	acciaio
Dimensioni	L 600 mm · P 978 / 1178 mm

Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.

Configurazioni

Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.

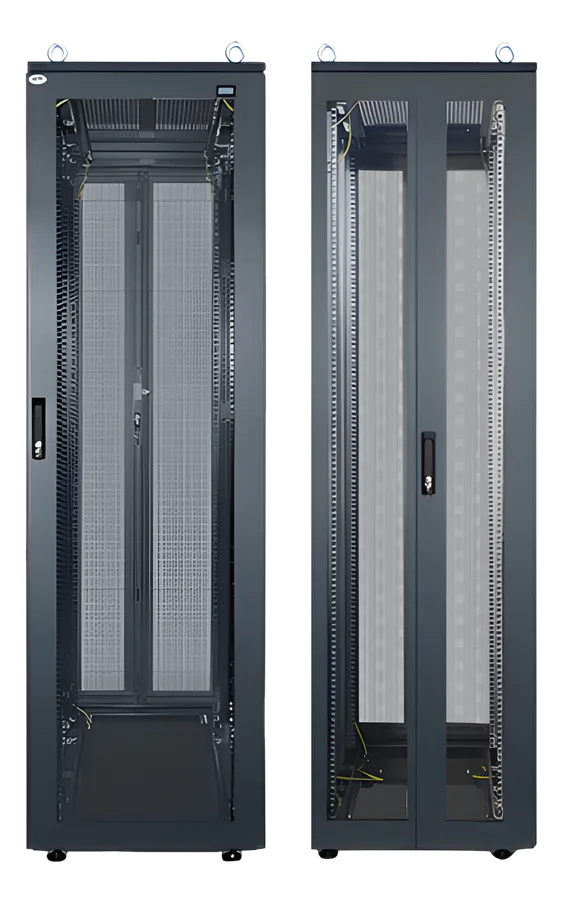

BLADE S-MAX PRIMARY
Versione standard – 600 mm · Porta ventilata in metallo

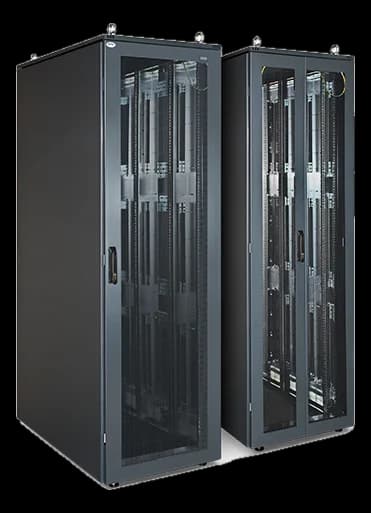

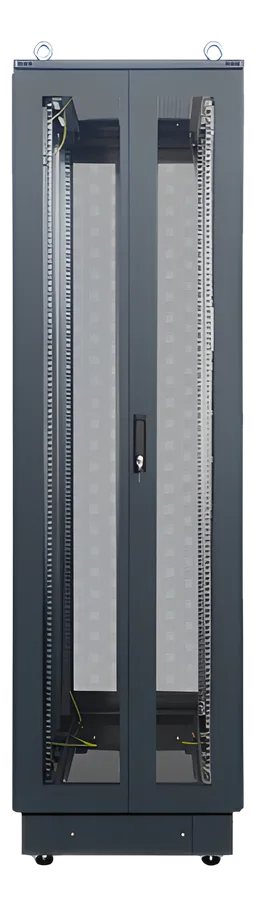

BLADE S-MAX
Versione configurata · Porte doppie frontali e posteriori

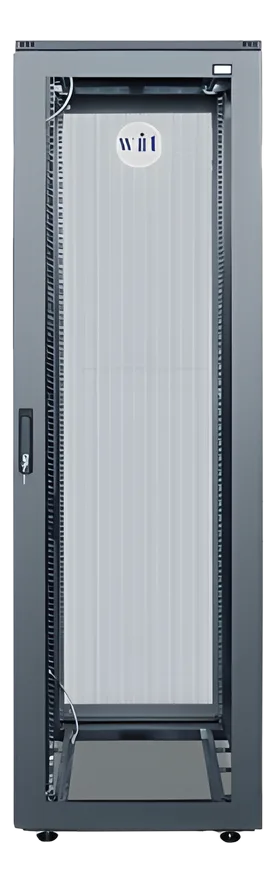

BLADE S-MAX
Versione configurata · Porta singola frontale e posteriore

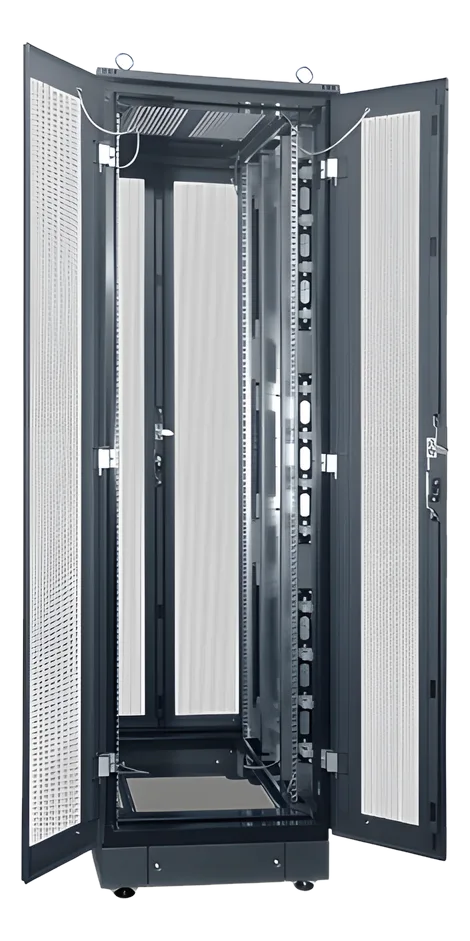

BLADE S-MAX
Versione configurata · Montanti e supporti zincati

Documentazione

DatasheetPDF · 164 KB

Part number armadi

Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.

Part number	Descrizione	Unità rack	Dimensioni
VT584-000309	BLADE S-MAX	42 U	600 x 1000 mm (L x P)
VT584-000311	BLADE S-MAX	42 U	600 x 1200 mm (L x P)
VT584-000310	BLADE S-MAX	47 U	600 x 1000 mm (L x P)
VT584-000312	BLADE S-MAX	47 U	600 x 1200 mm (L x P)

Accessori

I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.

Foto	Part number	Descrizione
	003-200-00002	Descrizione non ancora disponibile
	003-200-00003	Descrizione non ancora disponibile
	003-200-00004	Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko
	C12ALMST-MT2S	Descrizione non ancora disponibile
	C16ALMST-IL2S	Descrizione non ancora disponibile
	VA333-301001	Maniglia basculante – con sblocco elettromeccanico – chiusura singolo punto
	VA333-301002	Maniglia basculante – con sblocco elettromeccanico – chiusura a tre punti
	VA554-546642	Maniglia basculante – con serratura a combinazione numerica e chiave passepartout
	VA584-000571	Kit 100 pz. pannello 1U Quickfix – plastica RAL 7016
	VA802-562180	Cavo di alimentazione 1.5 mt senza terminazione con spina Schuko
	VA802-563532	Serratura con chiave – a chiusura automatica (2 chiavi)
	VA802-563534	Nottolino cieco
	VA802-563610	Serratura con chiave – a chiusura manuale (2 chiavi)
	VA803-561559	Cavo di alimentazione 2 mt senza terminazione con spina BS1363/A 13A
	VK385-775709	Porta tastiera scorrevole 19"
	VK385-775715	Kit canalina metallo gestione cavi 42U/43U (180 mm L)
	VK385-775843	Kit termostato e cablaggio
	VK385-775850	Kit canalina metallo gestione cavi 47U (180mm L)
	VK385-775905	Kit pannello cieco 1U 19" nero (RAL 9005)
	VK385-775906	Kit pannello cieco 2U 19" nero (RAL 9005)
	VK385-775907	Kit pannello cieco 3U 19" nero (RAL 9005)
	VK385-775908	Kit pannello cieco 4U 19" nero (RAL 9005)
	VK385-775909	Kit pannello cieco 5U 19" nero (RAL 9005)
	VK385-775952	Kit guide di supporto 470 mm (armadio profondo 600/800), RAL 9005
	VK385-775953	Kit guide di supporto 670 mm (armadio profondo 800), RAL 9005
	VK385-776190	Kit confezione 50 dadi M6 oscillanti
	VK385-776191	Kit confezione 50 viti e rondelle M6 x 12 mm
	VK385-776196	Kit pannello 1U con ganci in metallo
	VK385-776229	Kit pannello 1U con ganci in plastica
	VK385-776232	Kit anelli singoli in plastica per supporto cavi (10 pz)
	VK385-776252	Kit guide di supporto 570 mm (armadio profondo 800/1000), RAL 9005
	VK385-776253	Kit guide di supporto 770 mm (armadio profondo 1000), RAL 9005
	VK385-776268	Kit guide di supporto 370 mm (armadio profondo 600/800), RAL 9005
	VK385-776413	Pannello con asola passacavi 2U nero
	VK385-776414	Pannello 1U con spazzola nero
	VK385-776415	Pannello supporto cavi 2U nero
	VK385-776416	Barra reggicavi 19" nero
	VK593-599790	Kit piano a sbalzo 19" 255 mm
	VK593-599791	Kit piano a sbalzo 19" 400 mm
	VT390-784799	Kit cassetto estraibile 19" 2U RAL 9005
	VT390-787528	Kit guide di supporto 570 mm (armadio profondo 800/1000), Zincato
	VT390-787537	Kit guide di supporto 670 mm (armadio profondo 800), Zincato
	VT390-787644	Kit pannello contenitore barra Din 19" RAL 9005
	VT390-787647	Kit Pannello contenitore barra DIN – Profondità 180 mm – RAL 9005
	VT390-787965	Kit guide di supporto 370 mm (armadio profondo 600/800), Zincato
	VT390-787966	Kit guide di supporto 470 mm (armadio profondo 600/800), Zincato
	VT390-787967	Kit guide di supporto 770 mm (armadio profondo 1000), Zincato
	VT390-787968	Kit staffa supporto 42U per PDU verticale inclusa viteria di fissaggio
	VT390-787969	Kit staffa supporto 47U per PDU verticale inclusa viteria di fissaggio
	VT390-788068	Kit Pannello contenitore barra DIN con pannello lexan apribile – Profondità 180 mm – RAL 9005
	VT390-788074	Kit cassetto estraibile 19" 2U RAL 9005 superiormente chiuso – maniglia a scomparsa
	VT390-788074_7035	Kit cassetto estraibile 19" 2U RAL 7035 superiormente chiuso – maniglia a scomparsa
	VT390-788091_7035	Kit cassetto estraibile 19" 3U RAL 7035 superiormente chiuso – maniglia a scomparsa
	VT390-788091_9005	Kit cassetto estraibile 19" 3U RAL 9005 superiormente chiuso – maniglia a scomparsa
	VT555-500515	Kit barra di terra in rame 1U 19" con isolatori
	VT555-501148	Kit gruppo ventilazione 4 ventole 600×1000/1200 mm con termostato integrato
	VT555-501531	Kit pannello ventilato 1U 19" nero (RAL 9005)
	VT555-501532	Kit pannello ventilato 2U 19" nero (RAL 9005)
	VT567-565489	Kit golfari di sollevamento
	VT584-000133	Kit piano fisso 670 mm (armadio profondo 1000)
	VT584-000134	Kit piano fisso 770 mm (armadio profondo 1000)
	VT584-000135	Kit piano fisso 870 mm (solo versione 1200)
	VT584-000151	Kit piano estraibile 625 mm (armadio profondo 1000)
	VT584-000152	Kit piano estraibile 825 mm (armadio profondo 1200)
	VT584-000157	Kit gruppo ventilazione 6 ventole 600 mm
	VT584-000188	Kit gruppo ventilazione 4 ventole 600 mm
	VT584-000209	Kit antiribaltamento 600 mm da usare con piedini regolabili
	VT584-000216	Kit gruppo ventilazione 4 ventole 600 mm basso rumore
	VT584-000218	Kit gruppo ventilazione 6 ventole 600 mm basso rumore
	VT584-000220	Kit basamento 100 mm 600 x 1000 mm
	VT584-000222	Kit basamento 100 mm 600 x 1200 mm
	VT584-000225	Kit spazzola ingresso cavi
	VT584-000252	Supporto a sbalzo per gestione cavi orizzontale
	VT584-000366	Kit piano fisso regolabile in prof. (da 550mm a 900m)
	VT584-000379	Kit antiribaltamento 600 mm da usare con ruote o zoccolo
	VT584-000384	Kit accoppiamento rifinitura 42U
	VT584-000385	Kit accoppiamento rifinitura 47U
	VT584-000504	Kit 2 ruote con freno per carichi pesanti 250 Kg
	VT584-000505	Kit 2 Ruote Senza Freno per Carichi Pesanti 250 Kg
	VT584-000519	Kit canalina cavi sopratetto per S-MAX L 600
	VT584-000520	Kit canalina cavi sopratetto per S-MAX L 800
	VT584-000537	Contenitore sicurezza apparati 2U 19" 600 mm
	VT584-000538	Kit pannelli di chiusura asole passacavo per armadi da 1000 mm
	VT584-000539	Kit pannelli di chiusura asole passacavo per armadi da 1200 mm
	VT584-000540	Kit piastra di fondo modulare con spazzola passacavi 600 x 1000 RAL 9005
	VT584-000541	Kit piastra di fondo modulare con spazzola passacavi 600 x 1200 RAL 9005
	VT584-000583	Kit staffe 42U per montaggio guide fisse RAL 9005
	VT584-000584	Kit staffe 47U per montaggio guide fisse RAL 9005
	VT802-510011	Elemento a catalogo della gamma APW per armadi rack 19″
	VT802-510014	Referenza APW per l'allestimento di armadi rack 19″
	VT802-510026	Descrizione non ancora disponibile
	VT802-510027	Componente APW per l'allestimento del rack 19″
	VT802-552929	Barra di messa a terra 13U per armadi
	VT802-552930	Barra di messa a terra 27U per armadi
	VT802-552931	Barra di messa a terra 39U per armadi
	VT802-556088	Kit barra di distribuzione per armadi
