IMAGE ServerArmadio rack 19″ da pavimento per server, portata statica 1000 Kg

Produttore

IMAGE Server è l'armadio da pavimento delle sale server entry level, dove vanno installati apparati di marche diverse e la profondità utile deve bastare per i server e per il cablaggio.

La struttura in acciaio è composta da due assiemi telaio saldati e due coperture, con una portata massima statica di 1000 Kg uniformemente distribuiti. I montanti 19″ anteriori sono regolabili in profondità, mentre i montanti posteriori frazionati a tre zone permettono l'installazione di server multimarca. La copertura superiore accetta un gruppo ventilazione «zero U» da 2 o 4 ventole.

Richiedi informazioni Specifiche complete ↓

Dati tecnici

Caratteristiche

Struttura del telaio composta da 2 assiemi telaio e 2 coperture (superiore / inferiore)
Portata statica fino a 1000 Kg uniformemente distribuiti
Montanti a rack 19" anteriori regolabili e posteriori frazionati, regolabili e conformi alle IEC60297
Riduttori laterali 19" anteriori (rack larghezza 800 mm) per la gestione verticale del cablaggio, asole passacavi e predisposizione montaggio accessori di gestione cavi
Copertura superiore ventilata lateralmente dotata di due aree di passaggio cavi con piastra di chiusura o predisposizione per gruppo di ventilazione a 2 o 4 ventole
Porta anteriore in metallo ventilata (45%) o in vetro ventilata. Porta posteriore singola o doppia ventilata
Pannelli laterali facilmente rimovibili con chiusura di sicurezza dall’esterno
Fondo aperto per un comodo passaggio cavi e predisposto per montaggio pannelli di chiusura
Piedini regolabili in altezza
Ruote con portata di 250 Kg opzionali
Versioni “additional bay” predisposte per l’accoppiamento
Predisposizione montaggio set completo di messa a terra in conformità alla normativa EN 60950

Finiture

I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.

RAL 7016Grigio antracite
RAL 9005Nero intenso

Specifiche tecniche

Unità rack	27 U43 U47 U

Dimensioni	L 600 / 800 mm · P 1000 / 1200 mm
Materiale telaio	acciaio

Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.

Configurazioni

Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.

IMAGE® Server PRIMARY
Versione standard – Porta anteriore a vetro, porta posteriore in metallo ventilata
IMAGE® Server PRIMARY
Versione standard – Porta anteriore e posteriore in metallo ventilata
IMAGE® Server
Versione configurata · Armadio con cuffia gestione cablaggio laterale
IMAGE® Server
Versione configurata · Montanti disassati
IMAGE® Server
Versione configurata – Porte con maniglia elettrica e lettore badge “multiclass”
IMAGE® Server
Versione configurata – Porte con maniglia elettrica con tastierino numerico
IMAGE® Server
Versione configurata · Porta frontale ventilata personalizzata
IMAGE® Server
Versione configurata · Armadio 27U con porta frontale ventilata

Documentazione

DatasheetPDF · 233 KB

Part number armadi

Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.

Part number	Descrizione	Unità rack	Dimensioni
VT384-776315	Image Server Primary cabinets porta anteriore a vetro ventilata e porta posteriore ventilata	27 U	600 x 1000 mm (L x P)
VT384-776316	Image Server Primary cabinets porta anteriore a vetro ventilata e porta posteriore ventilata	27 U	800 x 1000 mm (L x P)
VT384-776543	Image Server Primary con porta anteriore e posteriore in metallo ventilata	27 U	600 x 1000 mm (L x P)
VT384-776544	Image Server Primary con porta anteriore e posteriore in metallo ventilata	27 U	800 x 1000 mm (L x P)
VT384-776545	Descrizione non ancora disponibile	27 U	600 x 1000 mm (L x P)
VT384-776546	Descrizione non ancora disponibile	27 U	800 x 1000 mm (L x P)
VT384-776547	Image Primary unità aggiuntiva porta anteriore e posteriore in metallo ventilata	27 U	600 x 1000 mm (L x P)
VT384-776548	Image Primary unità aggiuntiva porta anteriore e posteriore in metallo ventilata	27 U	800 x 1000 mm (L x P)
VT384-775769	Image Server Primary cabinets porta anteriore a vetro ventilata e porta posteriore ventilata	43 U	600 x 1000 mm (L x P)
VT384-775770	Image Server Primary cabinets porta anteriore a vetro ventilata e porta posteriore ventilata	43 U	800 x 1000 mm (L x P)
VT386-775993	Image Server Primary cabinets porta anteriore e posteriore in metallo ventilata	43 U	600 x 1000 mm (L x P)
VT386-775994	Image Server Primary cabinets porta anteriore e posteriore in metallo ventilata	43 U	800 x 1000 mm (L x P)
VT386-776006	Image Primary unità aggiuntiva con porta anteriore a vetro ventilata e porta posteriore ventilata	43 U	600 x 1000 mm (L x P)
VT386-776007	Image Primary unità aggiuntiva con porta anteriore a vetro ventilata e porta posteriore ventilata	43 U	800 x 1000 mm (L x P)
VT386-776010	Image Primary unità aggiuntiva porta anteriore e posteriore in metallo ventilata	43 U	600 x 1000 mm (L x P)
VT386-776011	Image Primary unità aggiuntiva porta anteriore e posteriore in metallo ventilata	43 U	800 x 1000 mm (L x P)
VT386-777413	Image Server Primary cabinets porta anteriore e posteriore in metallo ventilata	43 U	600 x 1200 mm (L x P)
VT386-777414	Image Server Primary cabinets porta anteriore e posteriore in metallo ventilata	43 U	800 x 1200 mm (L x P)
VT384-775771	Image Server Primary cabinets porta anteriore a vetro ventilata e porta posteriore ventilata	47 U	600 x 1000 mm (L x P)
VT384-775772	Image Server Primary cabinets porta anteriore a vetro ventilata e porta posteriore ventilata	47 U	800 x 1000 mm (L x P)
VT386-775995	Image Server Primary cabinets porta anteriore e posteriore in metallo ventilata	47 U	600 x 1000 mm (L x P)
VT386-775996	Image Server Primary cabinets porta anteriore e posteriore in metallo ventilata	47 U	800 x 1000 mm (L x P)
VT386-776008	Image Primary unità aggiuntiva con porta anteriore a vetro ventilata e porta posteriore ventilata	47 U	600 x 1000 mm (L x P)
VT386-776009	Image Primary unità aggiuntiva con porta anteriore a vetro ventilata e porta posteriore ventilata	47 U	800 x 1000 mm (L x P)
VT386-776012	Image Primary unità aggiuntiva porta anteriore e posteriore in metallo ventilata	47 U	600 x 1000 mm (L x P)
VT386-776013	Image Primary unità aggiuntiva porta anteriore e posteriore in metallo ventilata	47 U	800 x 1000 mm (L x P)
VT386-777415	Image Server Primary porta anteriore e posteriore in metallo ventilata	47 U	600 x 1200 mm (L x P)
VT386-777416	Image Server Primary porta anteriore e posteriore in metallo ventilata	47 U	800 x 1200 mm (L x P)

Accessori

I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.

Foto	Part number	Descrizione
	003-200-00002	Descrizione non ancora disponibile
	003-200-00003	Descrizione non ancora disponibile
	003-200-00004	Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko
	C12ALMST-MT2S	Descrizione non ancora disponibile
	C16ALMST-IL2S	Descrizione non ancora disponibile
	V0612-931401	Maniglia basculante – con serratura a combinazione numerica e chiave passepartout
	VA333-301001	Maniglia basculante – con sblocco elettromeccanico – chiusura singolo punto
	VA333-301002	Maniglia basculante – con sblocco elettromeccanico – chiusura a tre punti
	VA385-775228	Strisce d’identificazione unità da 1U a 48U
	VA385-776542	Striscia d’identificazione unità inverse da 48U a 1U
	VA584-000571	Kit 100 pz. pannello 1U Quickfix – plastica RAL 7016
	VA802-562180	Cavo di alimentazione 1.5 mt senza terminazione con spina Schuko
	VA802-563534	Nottolino cieco
	VA803-561559	Cavo di alimentazione 2 mt senza terminazione con spina BS1363/A 13A
	VK385-775383	Kit 2 montanti 19" 27U
	VK385-775384	Kit 2 montanti 19" 36U
	VK385-775385	Kit 2 montanti 19" 43U
	VK385-775505	Kit zoccolo 100 mm 600×600
	VK385-775506	Kit zoccolo 100 mm 600×800 / 800X600
	VK385-775508	Kit zoccolo 100 mm 800×800
	VK385-775525	Kit 2 montanti 19" + riduzione 27U (L 800 mm)
	VK385-775526	Kit 2 montanti 19" + riduzione 36U (L 800 mm)
	VK385-775527	Kit 2 montanti 19" + riduzione 43U (L 800 mm)
	VK385-775532	Gruppo ventilazione 2 ventole (metà)
	VK385-775535	Kit spazzola ingresso cavi
	VK385-775545	Kit accoppiamento
	VK385-775629	Kit copertura parziale piena
	VK385-775653	Kit 4 piedini regolabili
	VK385-775709	Porta tastiera scorrevole 19"
	VK385-775713	Kit canalina metallo gestione cavi 27U (180 mm L)
	VK385-775714	Kit canalina metallo gestione cavi 36U (180 mm L)
	VK385-775715	Kit canalina metallo gestione cavi 42U/43U (180 mm L)
	VK385-775723	Kit anelli doppi in metallo per supporto cavi (10 pz)
	VK385-775726	Kit messa a terra per apparati
	VK385-775727	Kit copertura parziale ventilata
	VK385-775730	Kit piano fisso 470 mm (armadio profondo 600/800)
	VK385-775732	Kit piano fisso 670 mm (armadio profondo 800)
	VK385-775755	Kit 2 montanti 19" 47U
	VK385-775757	Kit 2 montanti 19" + riduzione 47U (L 800 mm)
	VK385-775828	Gruppo ventilazione 4 ventole (intero)
	VK385-775843	Kit termostato e cablaggio
	VK385-775847	Kit zoccolo 100 mm 600×1000
	VK385-775848	Kit zoccolo 100 mm 800×1000
	VK385-775850	Kit canalina metallo gestione cavi 47U (180mm L)
	VK385-775863	Basamento antiribaltamento PER RUOTE per armadio largo 600 mm
	VK385-775864	Basamento antiribaltamento PER RUOTE per armadio largo 800 mm
	VK385-775895	Gruppo ventilazione 2 ventole basso rumore (metà)
	VK385-775896	Gruppo ventilazione 4 ventole basso rumore (intero)
	VK385-775905	Kit pannello cieco 1U 19" nero (RAL 9005)
	VK385-775906	Kit pannello cieco 2U 19" nero (RAL 9005)
	VK385-775907	Kit pannello cieco 3U 19" nero (RAL 9005)
	VK385-775908	Kit pannello cieco 4U 19" nero (RAL 9005)
	VK385-775909	Kit pannello cieco 5U 19" nero (RAL 9005)
	VK385-775928	Kit zoccolo ventilato 100 mm 600×1000
	VK385-775931	Kit zoccolo ventilato 100 mm 800×1000
	VK385-775933	Kit zoccolo ventilato 100 mm 600×600
	VK385-775934	Kit zoccolo ventilato 100 mm 600×800 / 800X600
	VK385-775935	Kit zoccolo ventilato 100 mm 800×800
	VK385-775952	Kit guide di supporto 470 mm (armadio profondo 600/800), RAL 9005
	VK385-775953	Kit guide di supporto 670 mm (armadio profondo 800), RAL 9005
	VK385-776190	Kit confezione 50 dadi M6 oscillanti
	VK385-776191	Kit confezione 50 viti e rondelle M6 x 12 mm
	VK385-776192	Kit piano fisso 370 mm (armadio profondo 600/800)
	VK385-776194	Kit piano fisso 570 mm (armadio profondo 800)
	VK385-776196	Kit pannello 1U con ganci in metallo
	VK385-776214	Basamento antiribaltamento PER PIEDINI per armadio largo 600 mm
	VK385-776216	Basamento antiribaltamento PER PIEDINI per armadio largo 800 mm
	VK385-776229	Kit pannello 1U con ganci in plastica
	VK385-776232	Kit anelli singoli in plastica per supporto cavi (10 pz)
	VK385-776252	Kit guide di supporto 570 mm (armadio profondo 800/1000), RAL 9005
	VK385-776253	Kit guide di supporto 770 mm (armadio profondo 1000), RAL 9005
	VK385-776268	Kit guide di supporto 370 mm (armadio profondo 600/800), RAL 9005
	VK385-776270	Kit 4 adattatori piedini per Server (per montaggio di piedini e ruote contemporaneamente)
	VK385-776414	Pannello 1U con spazzola nero
	VK385-776415	Pannello supporto cavi 2U nero
	VK385-776416	Barra reggicavi 19" nero
	VK385-776498	Kit zoccolo per piedini e ruote 600 x 600
	VK385-776499	Kit zoccolo per piedini e ruote 600 x 800
	VK385-776500	Kit zoccolo per piedini e ruote 600 x 1000
	VK385-776501	Kit zoccolo per piedini e ruote 800 x 600
	VK385-776502	Kit zoccolo per piedini e ruote 800 x 800
	VK385-776503	Kit zoccolo per piedini e ruote 800 x 1000
	VK385-776540	Kit 2 ruote con freno e 2 senza freno versione Server – per carichi pesanti + piedini + adattatori
	VK385-776541	Kit 2 ruote con freno e 2 senza freno versione Server – 250 Kg carico statico
	VK593-599790	Kit piano a sbalzo 19" 255 mm
	VK593-599791	Kit piano a sbalzo 19" 400 mm

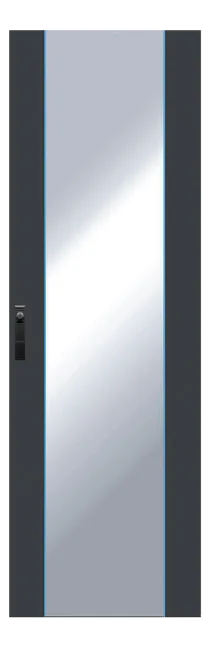

	VT385-775389	Porta vetro standard 27U 600
	VT385-775390	Porta vetro standard 36U 600
	VT385-775391	Porta vetro standard 43U 600
	VT385-775392	Porta vetro standard 27U 800
	VT385-775393	Porta vetro standard 36U 800
	VT385-775394	Porta vetro standard 43U 800
	VT385-775557	Porta in metallo 27U 600 mm
	VT385-775558	Porta in metallo 36U 600 mm
	VT385-775559	Porta in metallo 43U 600 mm

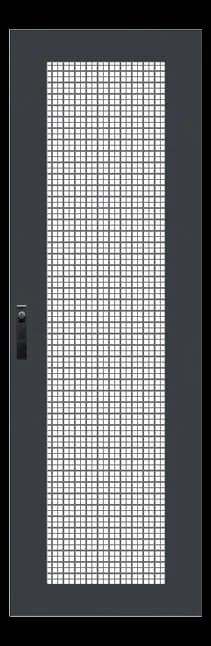

	VT385-775618	Porta in metallo completamente ventilata 36U 800 mm
	VT385-775623	Porta in metallo 27U 800 mm
	VT385-775624	Porta in metallo 36U 800 mm
	VT385-775625	Porta in metallo 43U 800 mm
	VT385-775759	Porta vetro standard 47U 600
	VT385-775760	Porta vetro standard 47U 800
	VT385-775787	Porta a vetro ventilato 43U/600
	VT385-775791	Porta in metallo completamente ventilata 43U 600 mm
	VT385-775793	Porta a vetro ventilato 47U/600
	VT385-775796	Porta in metallo completamente ventilata 47U 600 mm
	VT385-775798	Porta a vetro ventilato 43U/800
	VT385-775801	Porta in metallo completamente ventilata 43U 800 mm
	VT385-775803	Porta a vetro ventilato 47U/800
	VT385-775806	Porta in metallo completamente ventilata 47U 800 mm
	VT385-775897	Porta in metallo 47U 600 mm
	VT385-775898	Porta in metallo 47U 800 mm
	VT385-775939	Porta in metallo completamente ventilata 27U 600 mm
	VT385-776094	Maniglia basculante – con chiave manuale (2 chiavi)
	VT385-776187	Kit golfari di sollevamento
	VT385-776207	Porta in metallo completamente ventilata 36U 600 mm
	VT385-776233	Maniglia basculante – con chiave automatica (2 chiavi)
	VT385-776297	Maniglia basculante – senza serratura
	VT385-776329	Porta in metallo completamente ventilata 27U 800 mm

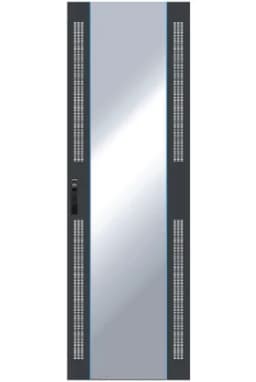

	VT385-776345	Porta a vetro ventilata 36U 600 mm
	VT385-776368	Kit piani scorrevoli 19" x 425 mm RAL 9005 (armadio profondo 600/800)
	VT385-776369	Kit piani scorrevoli 19" x 625 mm RAL 9005 (armadio profondo 800)

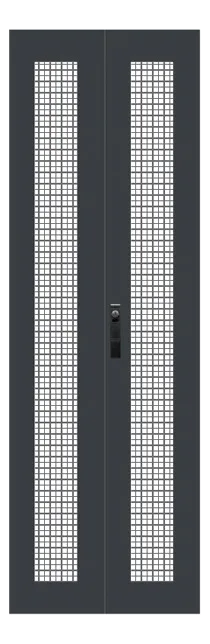

	VT385-776376	Porta doppia metallo completamente ventilata 27U 600 mm
	VT385-776377	Porta doppia metallo completamente ventilata 27U 800 mm
	VT385-776378	Porta doppia metallo completamente ventilata 36U 600 mm
	VT385-776379	Porta doppia metallo completamente ventilata 36U 800 mm
	VT385-776380	Porta doppia metallo completamente ventilata 43U 600 mm
	VT385-776381	Porta doppia metallo completamente ventilata 43U 800 mm
	VT385-776382	Porta doppia metallo completamente ventilata 47U 600 mm
	VT385-776383	Porta doppia metallo completamente ventilata 47U 800 mm

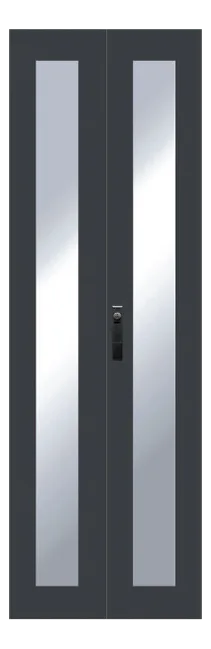

	VT385-776384	Porta doppia a vetro 27U 600 mm
	VT385-776385	Porta doppia a vetro 27U 800 mm
	VT385-776386	Porta doppia a vetro 36U 600 mm
	VT385-776387	Porta doppia a vetro 36U 800 mm
	VT385-776388	Porta doppia a vetro 43U 600 mm
	VT385-776389	Porta doppia a vetro 43U 800 mm
	VT385-776390	Porta doppia a vetro 47U 600 mm
	VT385-776391	Porta doppia a vetro 47U 800 mm

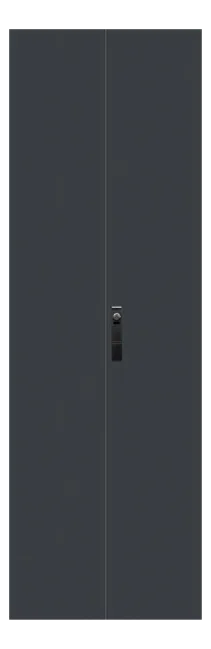

	VT385-776392	Porta doppia in metallo 27U 600 mm
	VT385-776393	Porta doppia in metallo 27U 800 mm
	VT385-776394	Porta doppia in metallo 36U 600 mm
	VT385-776395	Porta doppia in metallo 36U 800 mm
	VT385-776396	Porta doppia in metallo 43U 600 mm
	VT385-776397	Porta doppia in metallo 43U 800 mm
	VT385-776398	Porta doppia in metallo 47U 600 mm
	VT385-776399	Porta doppia in metallo 47U 800 mm
	VT385-776406	Porta a vetro ventilata 36U 800 mm
	VT385-776418	Kit canalina cavi sopratetto per IMAGE SERVER L 600
	VT385-776430	Porta in metallo con chiusura a tre punti 27U 600 mm
	VT385-776431	Porta in metallo con chiusura a tre punti 36U 600 mm
	VT385-776432	Porta in metallo con chiusura a tre punti 43U 600 mm
	VT385-776433	Porta in metallo con chiusura a tre punti 47U 600 mm
	VT385-776434	Porta in metallo con chiusura a tre punti 27U 800 mm
	VT385-776435	Porta in metallo con chiusura a tre punti 36U 800 mm
	VT385-776436	Porta in metallo con chiusura a tre punti 43U 800 mm
	VT385-776437	Porta in metallo con chiusura a tre punti 47U 800 mm
	VT385-776446	Porta a vetro con cornice con chiusura a tre punti 27U 600 mm
	VT385-776447	Porta a vetro con cornice con chiusura a tre punti 36U 600 mm
	VT385-776448	Porta a vetro con cornice con chiusura a tre punti 43U 600 mm
	VT385-776449	Porta a vetro con cornice con chiusura a tre punti 47U 600 mm
	VT385-776450	Porta a vetro con cornice con chiusura a tre punti 27U 800 mm
	VT385-776451	Porta a vetro con cornice con chiusura a tre punti 36U 800 mm
	VT385-776452	Porta a vetro con cornice con chiusura a tre punti 43U 800 mm
	VT385-776453	Porta a vetro con cornice con chiusura a tre punti 47U 800 mm
	VT385-776462	Porta in metallo completamente ventilata con chiusura a tre punti 27U 600 mm
	VT385-776463	Porta in metallo completamente ventilata con chiusura a tre punti 36U 600 mm
	VT385-776464	Porta in metallo completamente ventilata con chiusura a tre punti 43U 600 mm
	VT385-776465	Porta in metallo completamente ventilata con chiusura a tre punti 47U 600 mm
	VT385-776466	Porta in metallo completamente ventilata con chiusura a tre punti 27U 800 mm
	VT385-776467	Porta in metallo completamente ventilata con chiusura a tre punti 36U 800 mm
	VT385-776468	Porta in metallo completamente ventilata con chiusura a tre punti 43U 800 mm
	VT385-776469	Porta in metallo completamente ventilata con chiusura a tre punti 47U 800 mm
	VT388-827600	Porta a vetro con cornice 27U/600
	VT388-827800	Porta a vetro con cornice 27U/800
	VT388-836600	Porta a vetro con cornice 36U/600
	VT388-836800	Porta a vetro con cornice 36U/800
	VT388-843600	Porta a vetro con cornice 43U/600
	VT388-843800	Porta a vetro con cornice 43U/800
	VT388-847600	Porta a vetro con cornice 47U/600
	VT388-847800	Porta a vetro con cornice 47U/800
	VT390-784799	Kit cassetto estraibile 19" 2U RAL 9005
	VT390-787528	Kit guide di supporto 570 mm (armadio profondo 800/1000), Zincato
	VT390-787537	Kit guide di supporto 670 mm (armadio profondo 800), Zincato
	VT390-787644	Kit pannello contenitore barra Din 19" RAL 9005
	VT390-787647	Kit Pannello contenitore barra DIN – Profondità 180 mm – RAL 9005
	VT390-787965	Kit guide di supporto 370 mm (armadio profondo 600/800), Zincato
	VT390-787966	Kit guide di supporto 470 mm (armadio profondo 600/800), Zincato
	VT390-787967	Kit guide di supporto 770 mm (armadio profondo 1000), Zincato
	VT390-787968	Kit staffa supporto 42U per PDU verticale inclusa viteria di fissaggio
	VT390-787969	Kit staffa supporto 47U per PDU verticale inclusa viteria di fissaggio
	VT390-788068	Kit Pannello contenitore barra DIN con pannello lexan apribile – Profondità 180 mm – RAL 9005
	VT390-788074	Kit cassetto estraibile 19" 2U RAL 9005 superiormente chiuso – maniglia a scomparsa
	VT390-788074_7035	Kit cassetto estraibile 19" 2U RAL 7035 superiormente chiuso – maniglia a scomparsa
	VT390-788091_7035	Kit cassetto estraibile 19" 3U RAL 7035 superiormente chiuso – maniglia a scomparsa
	VT390-788091_9005	Kit cassetto estraibile 19" 3U RAL 9005 superiormente chiuso – maniglia a scomparsa
	VT555-501531	Kit pannello ventilato 1U 19" nero (RAL 9005)
	VT555-501532	Kit pannello ventilato 2U 19" nero (RAL 9005)
	VT584-000133	Kit piano fisso 670 mm (armadio profondo 1000)
	VT584-000134	Kit piano fisso 770 mm (armadio profondo 1000)
	VT584-000151	Kit piano estraibile 625 mm (armadio profondo 1000)
	VT584-000152	Kit piano estraibile 825 mm (armadio profondo 1200)
	VT584-000252	Supporto a sbalzo per gestione cavi orizzontale
	VT584-000366	Kit piano fisso regolabile in prof. (da 550mm a 900m)
	VT584-000537	Contenitore sicurezza apparati 2U 19" 600 mm
	VT593-599469	Kit rifinitura asola passacavi blu 125 mm (10 pz.)
	VT593-599470	Kit supporto per cavi 125 mm (10 pz)
	VT802-510011	Elemento a catalogo della gamma APW per armadi rack 19″
	VT802-510014	Referenza APW per l'allestimento di armadi rack 19″
	VT802-510026	Descrizione non ancora disponibile
	VT802-510027	Componente APW per l'allestimento del rack 19″
	VT802-552929	Barra di messa a terra 13U per armadi
	VT802-552930	Barra di messa a terra 27U per armadi
	VT802-552931	Barra di messa a terra 39U per armadi
	VT802-553081	Porta documenti A4
	VT802-556088	Kit barra di distribuzione per armadi
