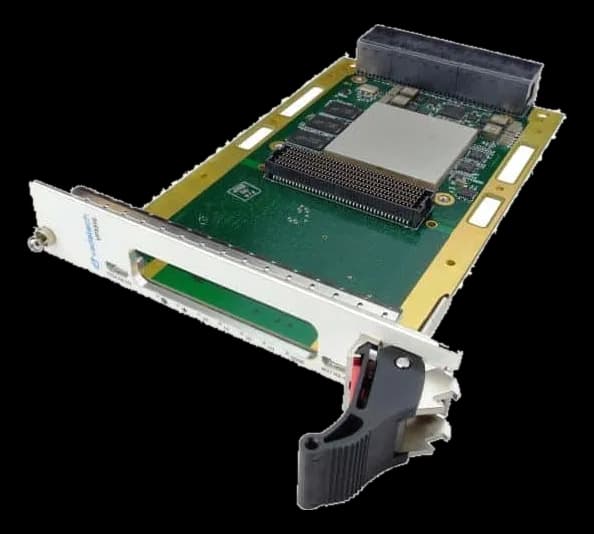

VPX516Carrier FPGA VPX 3U con slot FMC VITA 57

Produttore

La scheda è una carrier FPGA che unisce l'FPGA Xilinx Virtex-7 a uno slot FMC frontale: il modulo FMC porta la catena di acquisizione o l'interfaccia specifica, l'FPGA l'elaborazione. La memoria di bordo è di 2,5 GB su due canali DDR3 e un jitter cleaner alimenta la distribuzione del clock.

I protocolli sul connettore P1 dipendono dal codice caricato nell'FPGA e possono essere PCIe Gen3, SRIO, 10GbE o 40GbE, oltre al doppio GbE; le certificazioni dichiarate sono CE, FCC e UL.

In sintesi

Slot FMC singolo secondo VITA 57
Consumo indicativo 40 W
Shock e vibrazione per ANSI/VITA 47

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

FPGA / elaborazione	Xilinx Virtex-7 690T FPGA in FFG-1761 package

Interfacce seriali	RS-232 from FPGA and RS-232 from Health Management(Dual complete transceiver signal chain solution using Analog Devices AD9361 transceiver)

Funzione della scheda	FPGA
Formato modulo	3U Eurocard
Standard architetturale	VPX (VITA 46)
Piani backplane	dual GbE and, dependent on FPGA code loaded, PCIe up to Gen3 (dual x4 or x8 lane), or dual SRIO, 10GbE or 40GbE on P1
