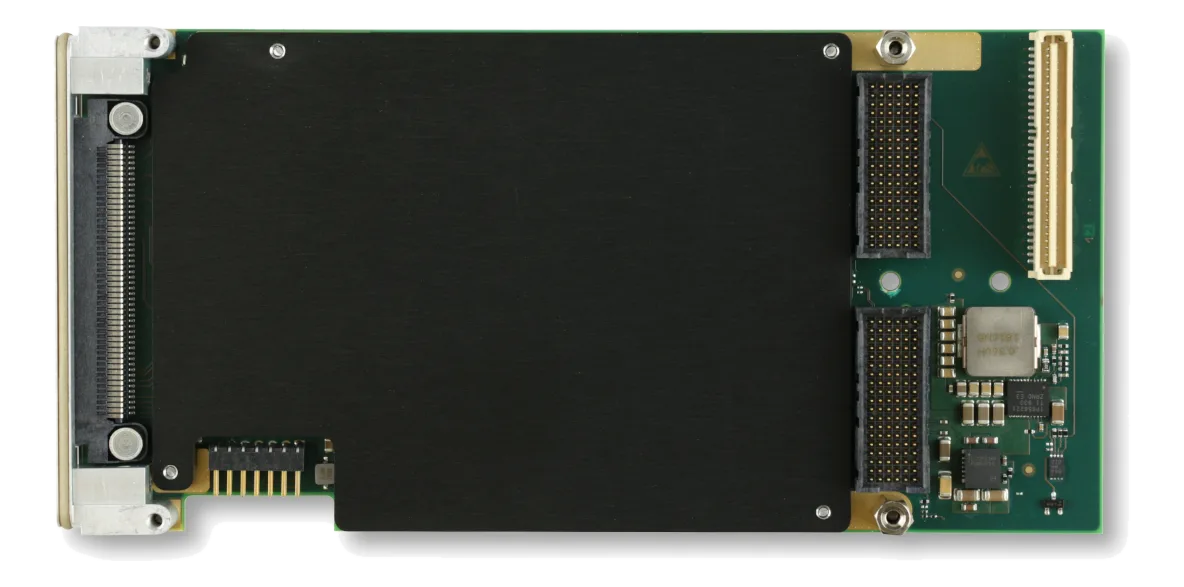

TXMC639Modulo mezzanine XMC con FPGA a scelta e I/O analogico/digitale
- Produttore
- Configurazioni
- 2 configurazioni disponibili
TXMC639 è un modulo mezzanine in formato XMC (VITA 42/61) con FPGA e I/O analogico/digitale. La logica di acquisizione e trattamento del segnale è configurata nella FPGA, quindi il comportamento del modulo si adatta all'applicazione senza cambiare hardware.
Il raffreddamento è ad aria e la temperatura operativa dichiarata è -40~85 °C, condizione compatibile con installazioni industriali non climatizzate.
Le configurazioni della famiglia differiscono per numero di canali — 4, 8, 16, 32 o 64 — e per la FPGA installata, XC7K160T-2FBG676I oppure XC7K325T-2FBG676I; un esempio di ordinazione è TXMC639-10R.
In sintesi
- Peso 0,14 kg
- Raffreddamento ad aria
- Formato mezzanine XMC
Specifiche tecniche
| Processore | XC7K160T-2FBG676I (AMD) |
|---|
| Connettori | Mezzanine P14/P15/P16Connettore N-pin(male) |
|---|
| Standard architetturale | XMC VITA 42/61 |
|---|---|
| Funzione della scheda | FPGAI/O analogico e digitale |
| Interfaccia bus | PCI Express x4 Link (Base Specification 2.1) compliant interface |
| Peso | 0.14 kg |
|---|
| Raffreddamento | Air-cooled (ad aria, classe VITA) |
|---|---|
| Temperatura operativa | -40–85 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
Le colonne mostrano solo ciò che cambia tra le configurazioni: il resto della scheda vale per tutta la famiglia.
| Configurazione (PN) | FPGA / elaborazione | Processore | Consumo(W) |
|---|---|---|---|
| TXMC639-10R | AMD XC7K160T-2FBG676I Kintex 7 | XC7K160T-2FBG676I (AMD) | 12.513.2 |
| TXMC639-11R | AMD XC7K325T-2FBG676I Kintex 7 | XC7K325T-2FBG676I (AMD) | 16.515.6 |
