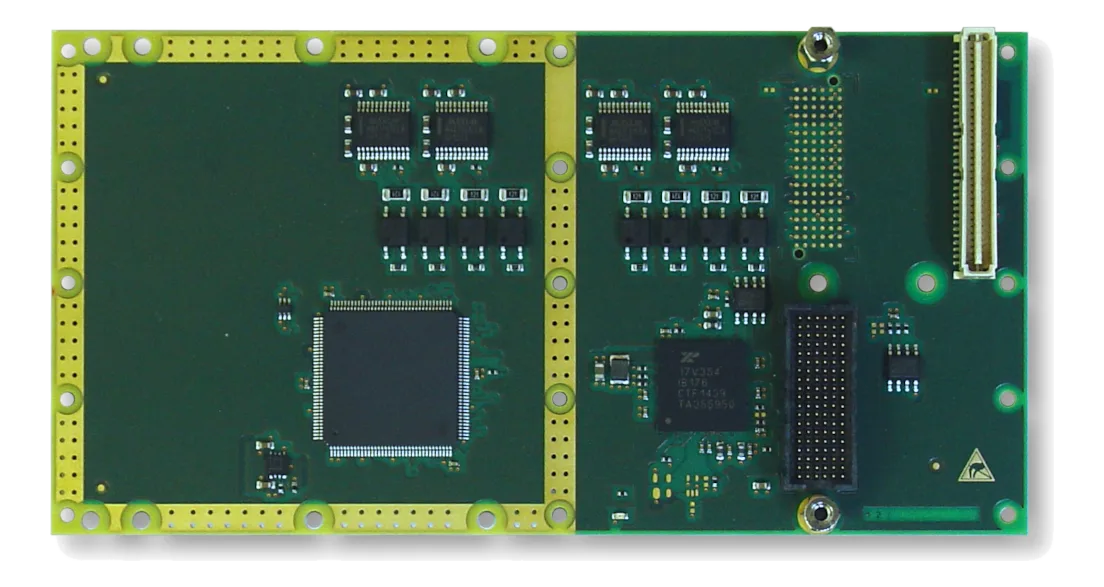

TXMC376Modulo mezzanine XMC seriale a 4 canali, conduction-cooled
- Produttore
- Configurazioni
- 2 configurazioni disponibili
TXMC376 è un modulo mezzanine in formato XMC (VITA 42/61) per comunicazione seriale. Si innesta sul sito XMC di una scheda carrier e ne estende l'I/O verso strumenti e apparati collegati al sistema.
L'asse che lo caratterizza è ambientale: raffreddamento per conduzione e temperatura operativa dichiarata -40~85 °C, condizione adatta a cabinet chiusi e a mezzi mobili.
Le versioni della famiglia si identificano dal suffisso di ordinazione, per esempio TXMC376-10R.
In sintesi
- 4 canali seriali
- Peso 0,062 kg
- Raffreddamento conduction-cooled
Specifiche tecniche
| Connettori | Mezzanine P14/P15/P16 |
|---|---|
| Interfacce seriali | 584SR/232SR(MAX3161E)Software selectable RS232, RS422, RS485 full duplex, RS485 half duplex(full/half · MAX3161E) |
| Canali | 4 channel |
|---|---|
| Protezioni I/O | ESD(HBM) |
| Standard architetturale | XMC VITA 42/61 |
|---|---|
| Funzione della scheda | Seriale |
| Consumo | 0.23–1.29 W |
|---|
| Peso | 0.062 kg |
|---|
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C |
| MTBF | 1508000 h(GB · MIL-HDBK-217F Notice 2) |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| TXMC376-10R |
| TXMC376-20R |
