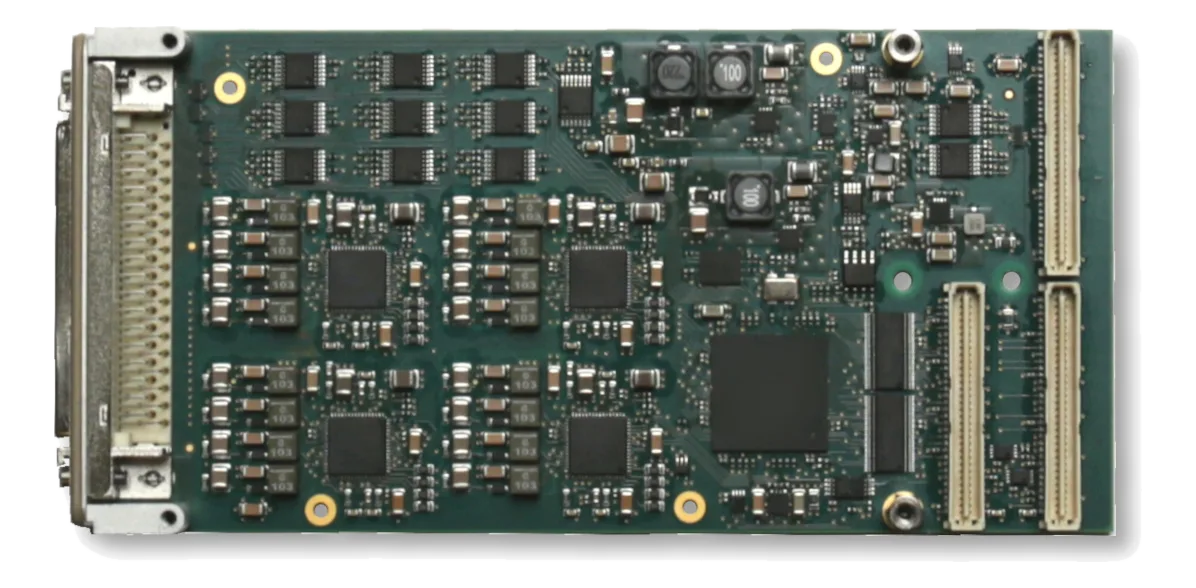

TPMC542Modulo mezzanine PMC di I/O analogico/digitale con connettore MDR
- Produttore
- Configurazioni
- 2 configurazioni disponibili
TPMC542 è un modulo mezzanine in formato PMC per I/O analogico/digitale. Il sito PMC della scheda carrier ne fornisce bus e alimentazione; i segnali di campo passano da un connettore MDR, quindi da un solo cavo verso l'esterno.
Il raffreddamento è ad aria, con temperatura operativa dichiarata -40~85 °C: una finestra compatibile con quadri e cabinet industriali non climatizzati.
La famiglia è disponibile in versioni da 8 o 16 canali; le configurazioni differiscono inoltre per peso e MTBF dichiarato, per esempio TPMC542-10R.
In sintesi
- Consumo 1,25 W
- Raffreddamento ad aria
- Formato mezzanine PMC
Specifiche tecniche
| FPGA / elaborazione | Xilinx Spartan-6 FPGAXC6SLX25-2FTG256I (Xilinx) |
|---|
| Connettori | MDR |
|---|
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | I/O analogico e digitale |
| Consumo | 1.25 W |
|---|
| Raffreddamento | Air-cooled (ad aria, classe VITA) |
|---|---|
| Temperatura operativa | -40–85 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
Le colonne mostrano solo ciò che cambia tra le configurazioni: il resto della scheda vale per tutta la famiglia.
| Configurazione (PN) | Canali(channel) | Peso(kg) | MTBF(h) |
|---|---|---|---|
| TPMC542-10R | 16 | 0.092 | 283000 |
| TPMC542-20R | 8 | 0.084 | 356000 |
