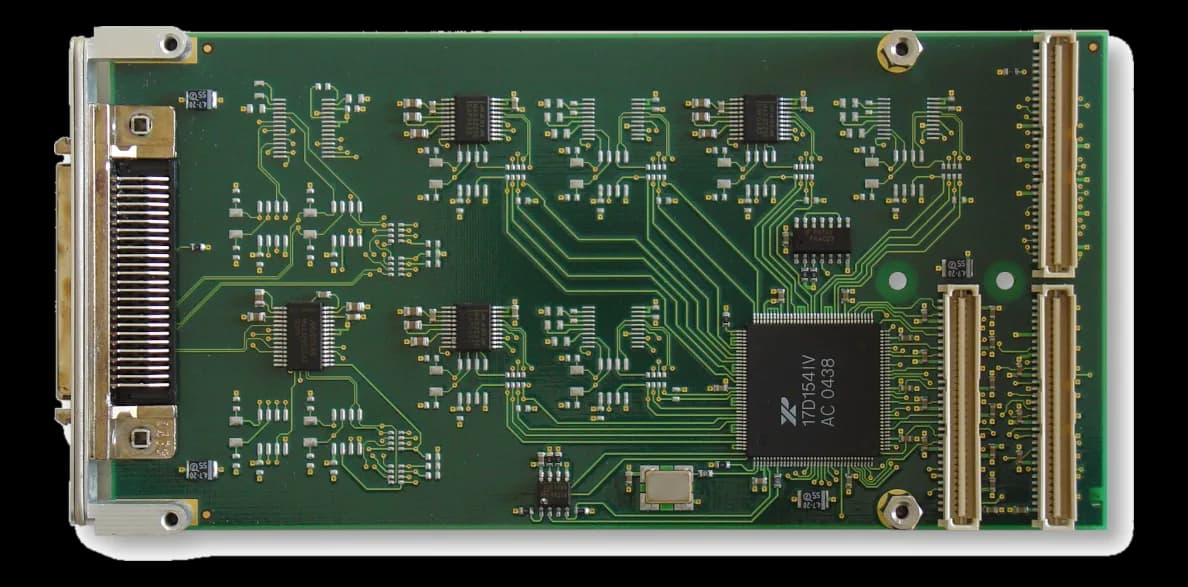

TPMC462Modulo mezzanine PMC seriale a 4 canali, raffreddato ad aria
- Produttore
- Configurazioni
- 3 configurazioni disponibili
TPMC462 è un modulo mezzanine in formato PMC per comunicazione seriale. Aggiunge porte seriali a una scheda carrier già in campo, senza slot dedicati: è il modo abituale di collegare apparati remoti a un sistema embedded. Sul piano ambientale il modulo è raffreddato ad aria e ha una temperatura operativa di -40~85 °C, compatibile con quadri industriali non climatizzati. Le configurazioni della famiglia differiscono per interfaccia bus, consumo e MTBF; un esempio di ordinazione è TPMC462-10R.
In sintesi
- 4 canali seriali
- Consumo 0,15 W
- Peso 0,061 kg
Specifiche tecniche
| Connettori | SCSI-2 (HD50)(AMP# 787395-5) |
|---|---|
| Interfacce seriali | TPMC462-10R: 4 RS232 (1 x with Full Modem support) TPMC462-11R: 4 RS422 (1 x with RTS & CTS)) TPMC462-12R: 2 RS232 (1 x with Full Modem support), 2 RS422(RS232: MAX3225E (Exar), RS232 Full Modem: MAX3245E (or equivalent) RS422: MAX3087E (or equivalent))4 RS232 (1 Full Modem)(RS232: MAX3225E (Exar), RS232 Full Modem: MAX3245E (or equivalent) RS422: MAX3087E (or equivalent)) |
| Canali | 4 channel |
|---|---|
| Protezioni I/O | ESD(RS232)ESD(IEC contact · RS232)ESD(RS422) |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | Seriale |
| Interfaccia bus | PCI Rev. 2.3 compliant, 33 MHz / 32 bit PCI, 3.3V and 5V PCI Signaling Voltage |
| Consumo | 0.15 W |
|---|
| Peso | 0.061 kg |
|---|
| Raffreddamento | Air-cooled (ad aria, classe VITA) |
|---|---|
| Temperatura operativa | -40–85 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
Le colonne mostrano solo ciò che cambia tra le configurazioni: il resto della scheda vale per tutta la famiglia.
| Configurazione (PN) | Interfacce seriali | Consumo(W) | MTBF(h) |
|---|---|---|---|
| TPMC462-10R | 4 RS232 (1 Full Modem) | 0.15 | 750000 |
| TPMC462-11R | 4 RS422 (1 with RTS & CTS) | 0.2 | 650000 |
| TPMC462-12R | 2 RS232 (1 Full Modem), 2 RS422 | 0.18 | 710000 |
