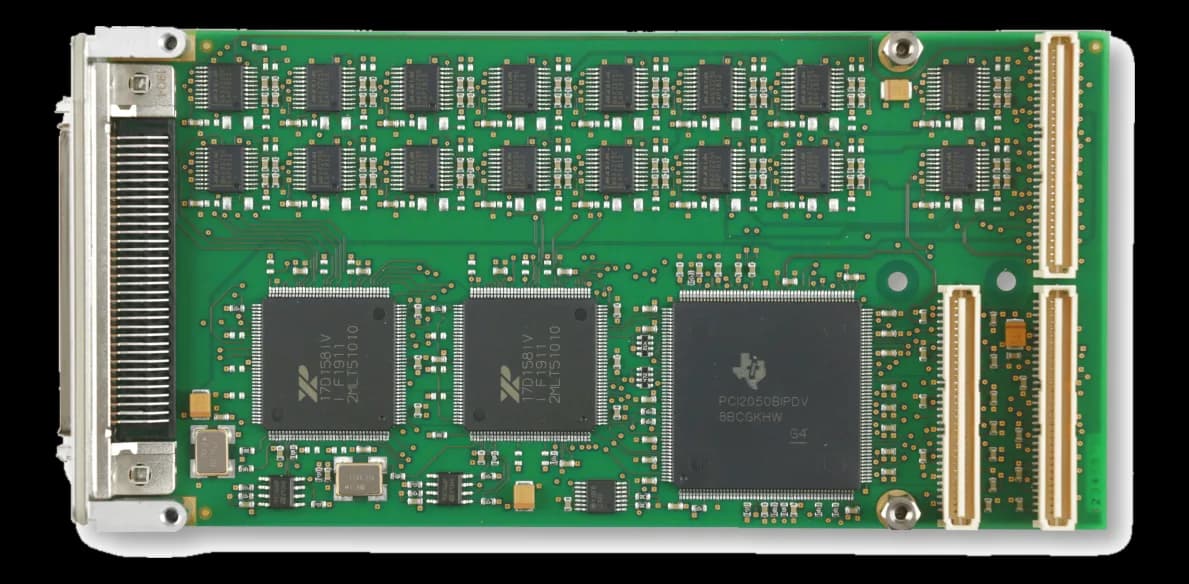

TPMC460 I 16 Channel RS232/RS422 Serial Interface PMC Module

TPMC460Modulo mezzanine PMC seriale raffreddato ad aria

Produttore
Configurazioni: 5 configurazioni disponibili

TPMC460 è un modulo mezzanine in formato PMC per comunicazione seriale. La scheda carrier fornisce bus e alimentazione; il mezzanine aggiunge le porte seriali senza occupare uno slot di backplane, soluzione consueta nei sistemi embedded di controllo e supervisione. Il raffreddamento è ad aria e la temperatura operativa è -40~85 °C: il modulo lavora quindi anche fuori dagli intervalli da ufficio. La famiglia è disponibile in versioni da 2, 4 o 16 canali; le configurazioni differiscono inoltre per consumo e MTBF, per esempio TPMC460-10R.

In sintesi

Raffreddamento ad aria
Peso 0,074 kg
Formato mezzanine PMC

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

Connettori	SCSI-3 (HD68)(AMP# 787082)
Interfacce seriali	TPMC460-10R: 16 RS232 TPMC460-11R: 16 RS422 TPMC460-12R: 8 RS232, 8 RS422 TPMC460-13R: 12 RS232, 4 RS422 TPMC460-14R: 4 RS232, 12 RS422(RS232: MAX3225E (or equivalent) RS422: MAX3077E (or equivalent))16 RS232(RS232: MAX3225E (or equivalent) RS422: MAX3077E (or equivalent))

Canali	16 channel
Protezioni I/O	ESD(HBM · RS232)ESD(IEC contact · RS232)ESD(IEC air · RS232)ESD(HBM · RS422)

Standard architetturale	PMC
Funzione della scheda	Seriale
Interfaccia bus	PCI Rev. 2.2 compliant, 33 MHz /66 MHz / 32 bit PCI, 3.3V and 5V PCI Signaling VoltagePrimary PCI Bus

Peso	0.074 kg

Raffreddamento	Air-cooled (ad aria, classe VITA)
Temperatura operativa	-40–85 °C

Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.

Configurazioni della famiglia

Le colonne mostrano solo ciò che cambia tra le configurazioni: il resto della scheda vale per tutta la famiglia.

Configurazione (PN)	Interfacce seriali	Consumo(W)	MTBF(h)
TPMC460-10R	16 RS232	0.61	580000
TPMC460-11R	16 RS422	0.75	430000
TPMC460-12R	8 RS232, 8 RS422	0.68	480000
TPMC460-13R	12 RS232, 4 RS422	0.65	530000
TPMC460-14R	4 RS232, 12 RS422	0.71	460000
