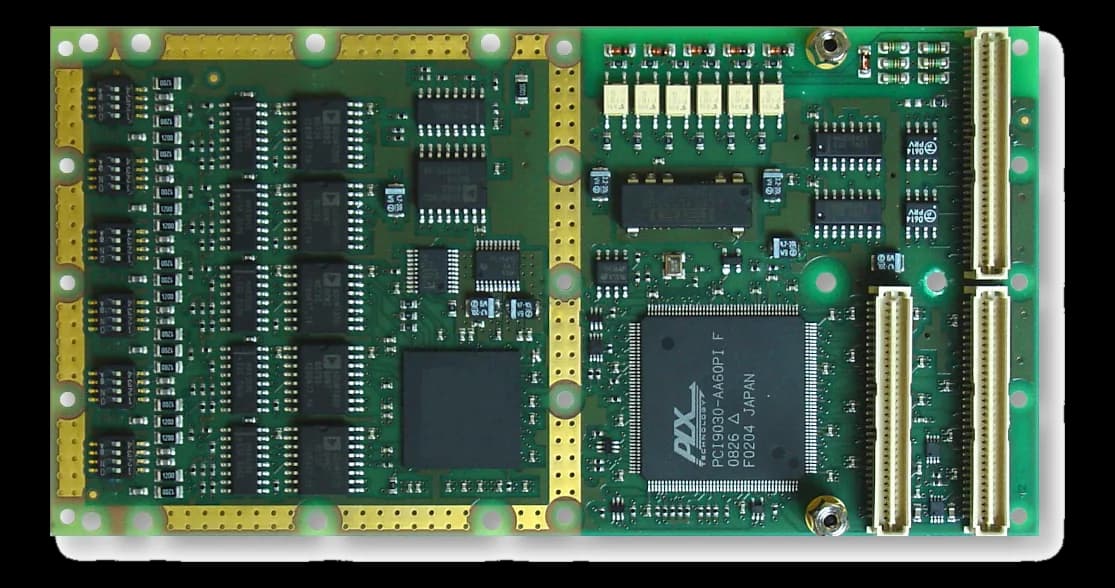

TPMC317Modulo mezzanine PMC per il controllo di movimento, conduction-cooled
- Produttore
- Configurazioni
- 1 configurazioni disponibili
TPMC317 è un modulo mezzanine in formato PMC dedicato al controllo di movimento. Si innesta sul sito PMC di una scheda carrier, che ne fornisce bus e alimentazione, e porta la funzione dentro un sistema embedded senza occupare uno slot di backplane.
Il tratto che lo distingue è la costruzione conduction-cooled: il calore esce per conduzione verso la scheda ospite, senza ventilazione dedicata, e l'intervallo -40~85 °C dichiarato in esercizio vale anche per lo stoccaggio.
Le versioni della famiglia si identificano dal suffisso di ordinazione, per esempio TPMC317-10R.
In sintesi
- Peso 0,06 kg
- Funzione di controllo di movimento
- Formato mezzanine PMC
Specifiche tecniche
| Connettori | Mezzanine P14/P15/P16 |
|---|
| Isolation | Sì(opto) |
|---|---|
| Isolamento & segnale | 120Ω termination resistor (switchable via DIP switches) |
| Protezioni I/O | ESD |
| Counter | Programmable with timing intervals up to 65ms |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | Controllo assi |
| Interfaccia bus | PCI Rev. 2.2 compliant, 33 MHz / 32 bit PCI, 3.3V and 5V PCI Signaling Voltage5V and 3.3V |
| Alimentazione | DC V |
|---|
| Dimensioni | 149 × 74 mm |
|---|---|
| Peso | 0.06 kg |
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C |
| Temperatura di storage | -40–85 °C |
| MTBF | 430000 h(GB · MIL-HDBK-217F Notice 2) |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| TPMC317-10R |
