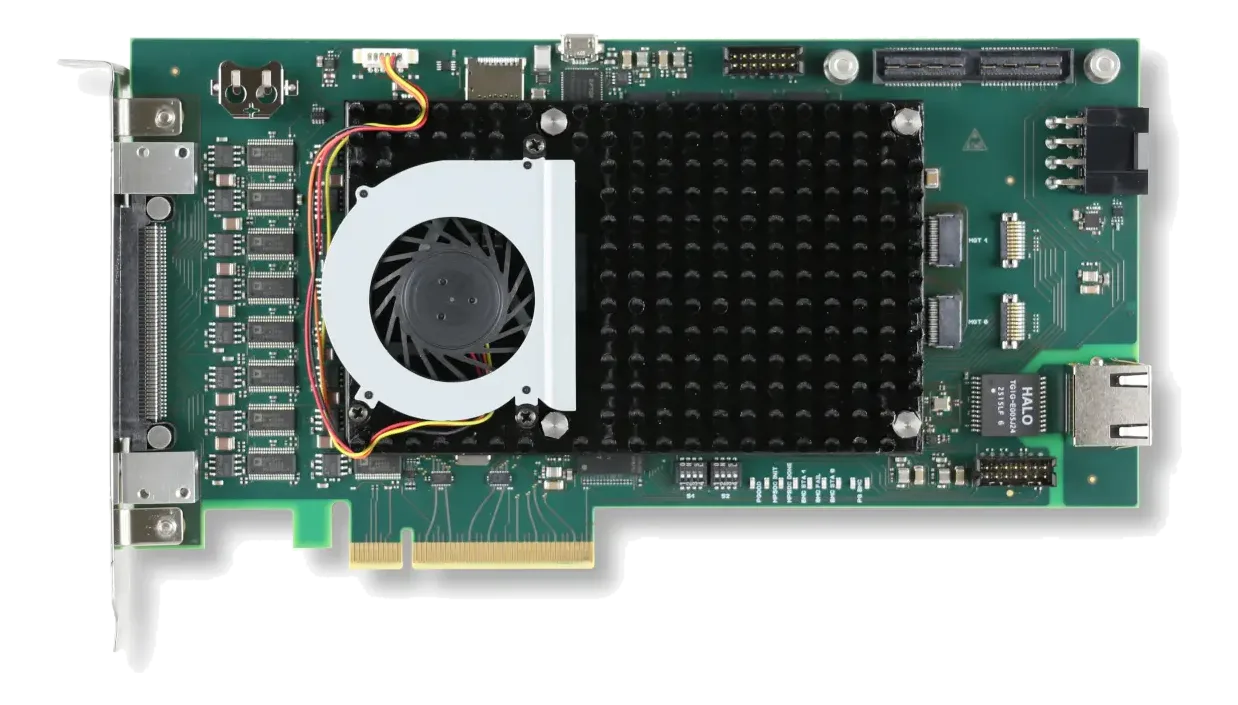

TPCE646-10RScheda PCI Express con FPGA MPSoC AMD Zynq UltraScale+ e I/O analogico
- Produttore
- Configurazioni
- 5 configurazioni disponibili
Add-in card PCI Express standard height, half-length (98 mm x 154 mm) conforme a PCI Express CEM R3.0, per catene di misura e controllo in cui l'elaborazione sta a bordo scheda, non nell'host: il codice utente gira nell'MPSoC, a contatto diretto con i convertitori.
L'MPSoC lavora con 4 GB di DDR4 SDRAM a 64 bit su ciascuna delle interfacce PL e PS. Sul rear I/O, 64 linee MPSoC dirette si configurano come 64 single ended LVCMOS18 oppure come 32 interfacce differenziali LVDS, mentre due gruppi da quattro linee GTY raggiungono 25 Gbps; l'header JTAG apre il debug in-circuit di PL e PS.
Supporto driver disponibile per VxWorks (TPCE646-SW-42), Windows (TPCE646-SW-65), Linux (TPCE646-SW-82) e QNX (TPCE646-SW-95).
In sintesi
- Campionamento fino a 5 Msps per canale
- Conversione simultanea su tutte le uscite D/A
- Range di uscita configurabile per canale
- Ethernet RJ45 10/100/1000 Mbps su rear I/O
- Link PCI Express x4 Gen2 opzionale verso PS
Specifiche tecniche
| Processore | AMD Zynq™ UltraScale+™ XCZU11EG-1FFVC1760I |
|---|
| Memoria RAM | 4 GB of 64 bit DDR4 SDRAM for both the PL and PS memory interfaces |
|---|
| I/O digitale | 4 differential digital LVDS I/O linesfour differential LVDS I/O lanes on the front I/O interface64 MPSoC I/Os on a rear I/O connector (directly connected)can be configured as 64 single ended LVCMOS18 or as 32 differential LVDS interfaces |
|---|---|
| Connettori | 2× 38 pin Firefly Micro Flyover Connector (UEC5-019-1-H-D-RA-2-A) (Samtec) |
| Porte Ethernet | 10/100/1000 Mbps RJ45 Ethernet Interface |
| Altri I/O | JTAG provides in-circuit PL and PS debugginga rear I/O Ethernet port, a USB to UART channel based on an FTDI chip and a PCIe X4 interface multiplexed with the X8 PCIe interfaceavailable via a JTAG header2× 4 GTY (Gigabit Transceiver Ultra High-Speed) linesEach line consists of one differential RX and TX pair.Transmission speeds of up to 25 Gbps are possible. |
| Canali | 8(opzionale)32(opzionale) |
|---|---|
| Risoluzione ADC | 16 bit |
| Range ingresso analogico | ±10 V±20 V |
| Risoluzione DAC | 16 bit |
| Range uscita analogica | ±5 V±10 V |
| Campionamento simultaneo | Simultaneous conversion for all D/A channels. |
| Specifiche di acquisizione | The -3 dB limit of this input stage is at approx. 8 MHzOutput Configuration per BMC Device via SPI Interface from MPSoC (Zynq™ UltraScale+™).LTC2323IUFD-16 (Analog Devices)AD5547BRUZ (Analog Devices)< 1 µs1000 pF10 mAOutput range configurable per D/A channel. |
| Isolamento & segnale | Can be used as single-ended or differential I/O · LVCMOS18 and LVDS |
| Funzione della scheda | FPGAAcquisizione analogica |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express x8 Gen 3 complies with the PCI Express Base Specification, rev. 3.1.Optional PCI Express x4 Gen2 Link to MPSoC PS.PCI Express x8 Gen 3 Link from PCIe Card edge connector to MPSoC PL. |
| Alimentazione | Depends on MPSoC design |
|---|
| Dimensioni | 98 mm x 154 mmPeripheral Component Interconnect Express (PCIe), PCI Express CEM R3.0, Standard Height, shortened Half Length PCI Express Add-in Card (98.4mm x 153.50mm) |
|---|---|
| Peso | 0.3 kg |
| Temperatura di storage | -55–85 °C |
|---|---|
| MTBF | 104000 h |
| Certificazioni | RoHS |
|---|
| Sistemi operativi | VxWorks(opzionale)Windows(opzionale)Linux(opzionale)QNX(opzionale) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| TPCE646-SW-25_PCIE |
| TPCE646-SW-42_PCIE |
| TPCE646-SW-65_PCIE |
| TPCE646-SW-82_PCIE |
| TPCE646-SW-95_PCIE |
