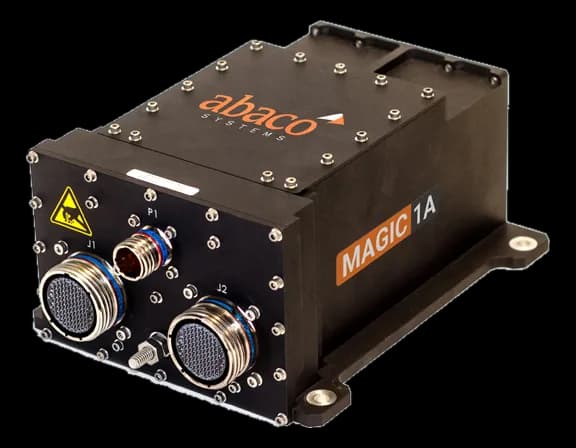

MAGIC1AMission computer VPX 3U raffreddato a conduzione con Intel Xeon
- Produttore
MAGIC1A è un mission computer costruito sullo standard aperto VPX (VITA 46) in formato 3U Eurocard, destinato alle piattaforme aeronautiche e veicolari in cui l'elettronica deve lavorare senza ventilazione forzata: lo smaltimento del calore avviene per conduzione attraverso la piastra di base e le schede ricevono il conformal coating.
L'interfacciamento verso i sistemi di bordo comprende ARINC 429, MIL-STD-1553, Ethernet e uscite video, mentre le qualifiche ambientali dichiarate sono MIL-STD-810G e MIL-STD-704. Il supporto software copre Linux, Windows e VxWorks.
In sintesi
- Temperatura operativa da -40 a 60 °C
- Conformal coating sulle schede
- Gestione IPMI su controller di baseboard
Specifiche tecniche
| Processore | Intel Xeon E3-1505M, E3-1505L v67th Gen Intel Xeon E3-1505M v6(opzionale)7th Gen Intel Xeon E3-1505L v6(opzionale) |
|---|---|
| Classe CPU | Intel Xeon |
| Memoria RAM | Up to 16 GB DDR4 |
|---|---|
| Tipo RAM | DDR4 |
| RAM massima espandibile | 16 GB |
| Storage | 64 GB SSD · Up to 8 TB\* Removable mass storage |
|---|
| Grafica | NVIDIA Pascal Quadro P2000 |
|---|---|
| GPU | Dedicata |
| Porte Ethernet | 1000BaseT |
|---|---|
| Interfacce seriali | 2 |
| Uscite video | DVI, DP, VGA |
| Altri I/O | 2x Gigabit Ethernet · 2x USB 2.0 · 2 x RS232/RS422/RS485 · 1 x Audio Stereo · 4 x MIL-STD-1553 · 7 x Tx + 7 x Rx ARINC 429\* · 6 x Avionics Discrete + Six GPIO · Or · 6x Gigabit Ethernet · 4x USB 2.0 · 2 x RS232/RS422/RS485 |
| Connettori | MIL-DTL-38999 |
| Formato modulo | 3U Eurocard |
|---|---|
| Standard architetturale | VPX 3UVPX (VITA 46) |
| Raffreddamento | Air-cooled (ad aria, classe VITA)Base-plate / cold-plate |
|---|---|
| Temperatura operativa | −40~65 |
| Temperatura di storage | -50–100 °C |
| Certificazioni | MIL-STD-810MIL-STD-704MIL-STD-461 |
|---|
| Sistemi operativi | LinuxVxWorksWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
